Торсионный стержень петли двери багажного отделения установка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Двери Люки. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ОПОРУ ТОРСИОННОГО СТЕРЖНЯ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  2. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  3. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  4. УСТАНОВИТЕ КРЫШКУ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  5. УСТАНОВИТЕ КРЫШКУ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  6. УСТАНОВИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  7. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  8. УСТАНОВИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

  9. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

  10. УСТАНОВИТЬ БАГАЖНУЮ СЕТКУ (для моделей с разделительной сеткой)

  11. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

Торсионный Стержень Петли Двери Багажного Отделения -- Установка


ПРИМЕЧАНИЕ:
После установки торсионного стержня попробуйте рукой открыть и закрыть дверь багажного отделения. Убедитесь, что дверь багажного отделения открывается и закрывается плавно.


1. УСТАНОВИТЕ ОПОРУ ТОРСИОННОГО СТЕРЖНЯ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

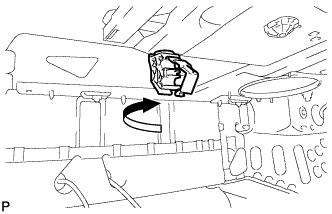

  1. Установите новую опору торсионного стержня двери багажного отделения, как показано на рисунке.



2. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Проверьте идентификационную метку на торсионном стержне правой петли двери багажного отделения.

    Цвет:
    Зеленый


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения установка

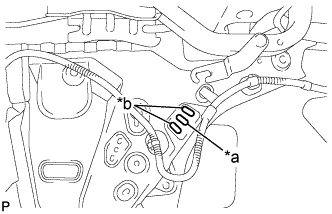

  1. Поместите конец торсионного стержня правой петли двери багажного отделения в центральное установочное отверстие. Верхнее и нижнее установочное отверстия используются для регулировки.

    Обозначения на рисунке
    *a
    		Установочное отверстие
    *b
    		Установочное отверстие (для регулировки)


    Camry ASV50 GSV50 ACV51

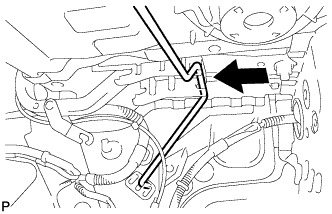

  1. Подсоедините торсионный стержень правой петли двери багажного отделения к левой стороне кузова автомобиля, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

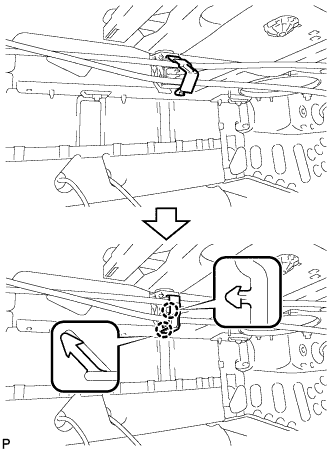

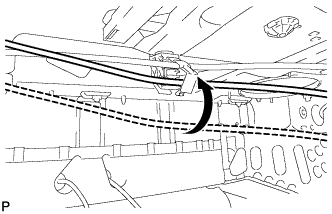

  1. Подсоедините торсионный стержень правой петли двери багажного отделения к опоре торсионного стержня петли двери багажного отделения, как показано на рисунке.



    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения установка

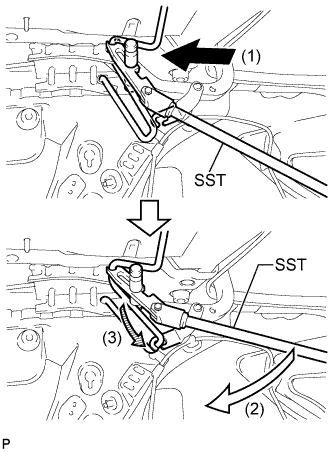

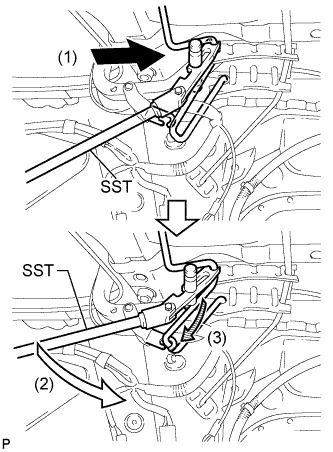

  1. С помощью SST подсоедините торсионный стержень правой петли двери багажного отделения к петле двери багажного отделения и к правой стороне кузова автомобиля, как показано на рисунке.

    SST
    09804-24010

  1. Удалите защитную ленту.



3. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Проверьте идентификационную метку на торсионном стержне правой петли двери багажного отделения.

    Цвет:
    Белый


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения установка

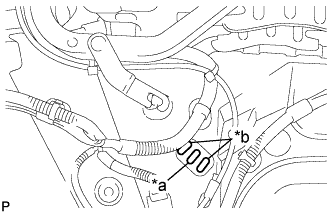

  1. Поместите конец торсионного стержня левой петли двери багажного отделения в центральное установочное отверстие. Верхнее и нижнее установочное отверстия используются для регулировки.

    Обозначения на рисунке
    *a
    		Установочное отверстие
    *b
    		Установочное отверстие (для регулировки)


    Camry ASV50 GSV50 ACV51

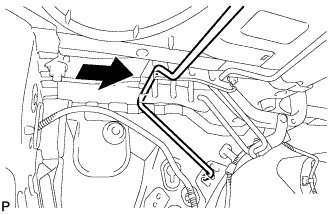

  1. Подсоедините торсионный стержень левой петли двери багажного отделения к правой стороне кузова автомобиля, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

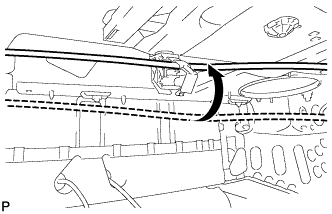

  1. Подсоедините торсионный стержень левой петли двери багажного отделения к опоре торсионного стержня петли двери багажного отделения, как показано на рисунке.



    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения установка

  1. С помощью SST подсоедините торсионный стержень левой петли двери багажного отделения к петле двери багажного отделения и к левой стороне кузова автомобиля, как показано на рисунке.

    SST
    09804-24010


    Camry ASV50 GSV50 ACV51

  1. Освободите 2 захвата, как показано на рисунке.



  1. Для складывающихся сидений:



      Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения установка

    1. Подсоедините замок спинки левого заднего сиденья в сборе (трос фиксации левого заднего сиденья) и введите в зацепление крепление в порядке, показанном на рисунке.

    2. Введите зажим в зацепление.

      УКАЗАНИЕ:
      Порядок выполнения работ одинаков для правой и левой стороны.

  1. Удалите защитную ленту.



4. УСТАНОВИТЕ КРЫШКУ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Установите крышку левой петли двери багажного отделения и введите в зацепление 4 захвата.



5. УСТАНОВИТЕ КРЫШКУ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


6. УСТАНОВИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Установите 3 фиксатора.

  1. Введите в зацепление фиксатор и установите левую внутреннюю облицовочную накладку багажного отделения.



7. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Установите 3 фиксатора.

  1. Введите в зацепление фиксатор и установите правую внутреннюю облицовочную накладку багажного отделения.



8. УСТАНОВИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения установка

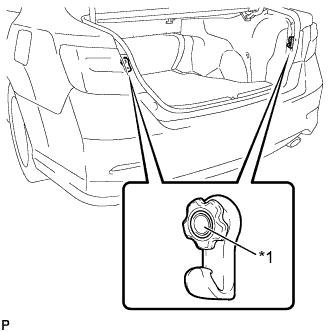

  1. Подсоедините 2 штыря, чтобы установить 2 защелки облицовки багажного отделения № 1.

    Обозначения на рисунке
    *1
    		Штифт


9. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 4 фиксатора и установите отделочную пластину заднего пола.

  1. Установите 5 фиксатора.



10. УСТАНОВИТЬ БАГАЖНУЮ СЕТКУ (для моделей с разделительной сеткой)

  1. Установите сетку для фиксации багажа.



11. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Установите напольный коврик багажного отделения.
