Автоматическая трансмиссия в блоке с главной передачей снятие. Camry ASV50

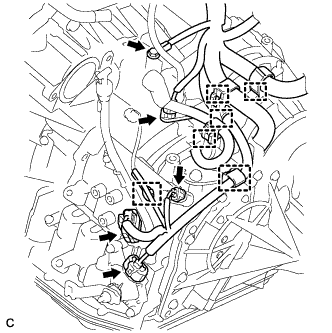

Выверните болт и отсоедините 4 разъема, 6 зажимов и жгут проводов двигателя от автоматической трансмиссии.

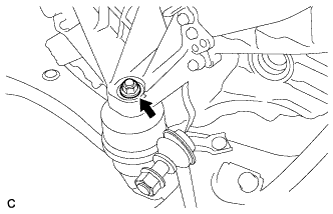

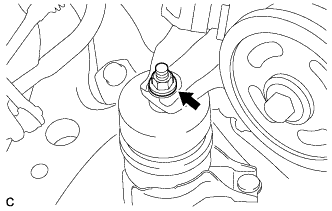

Отверните гайку и снимите левую подушку опоры двигателя.

Выверните болт и снимите подушку передней опоры двигателя.

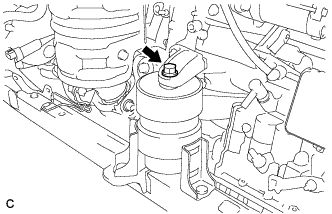

Отверните гайку и снимите правую подушку опоры двигателя.

Снимите переднюю раму в сборе.

Используя приспособление для регулировки высоты и приспособление для подъемника платформенного типа, поместите двигатель с трансмиссией в сборе на плоскую горизонтальную поверхность.

ПРИМЕЧАНИЕ:

1. Используя приспособление для регулировки высоты и приспособление для подъемника платформенного типа, установите двигатель с трансмиссией в блоке с главной передачей в горизонтальное положение.

2. Во избежание деформации поддона картера не помещайте какие-либо приспособления на поддон картера двигателя в сборе с трансмиссией в блоке с главной передачей.

3. Перед обслуживанием зафиксируйте двигатель в сборе с помощью устройства для подъема двигателя с трансмиссией в сборе и подъемника двигателя.


Используя переходник для телескопического гидравлического домкрата, установите автоматическую трансмиссию в сборе на телескопический гидравлический домкрат.

ПРИМЕЧАНИЕ:

1. Закрепите автоматическую трансмиссию в сборе на телескопическом гидравлическом домкрате, используя подходящее средство, например, веревку или переходник.

2. Во избежание деформации поддона картера не помещайте какие-либо приспособления на поддон картера автоматической трансмиссии в сборе.

3. Зафиксируйте двигатель в сборе на время выполнения работы с помощью подходящего средства, например, веревки.

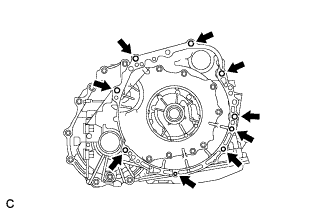

Выверните 9 болтов и снимите автоматическую трансмиссию в блоке с главной передачей в сборе.

ПРИМЕЧАНИЕ:

Во избежание повреждения штифтов никогда не поддевайте трансмиссию в блоке с главной передачей при снятии с двигателя.

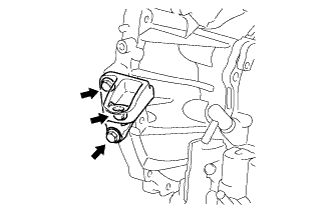

Выверните 3 болта и снимите кронштейн передней опоры двигателя с автоматической трансмиссии.

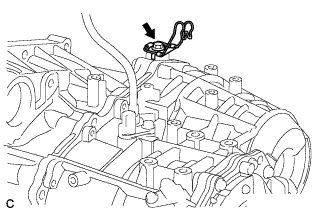

Выверните болт и снимите зажим гибкого шланга № 1 с кронштейна троса механизма переключения передач № 1.

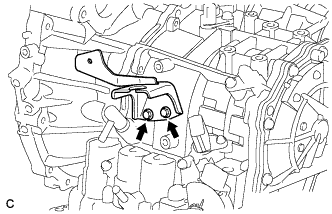

Выверните 2 болта и снимите кронштейн троса механизма переключения передач № 1 с автоматической трансмиссии в сборе.

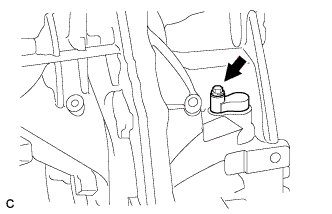

Выверните болт и снимите кронштейн троса механизма переключения передач № 2 с автоматической трансмиссии в сборе.

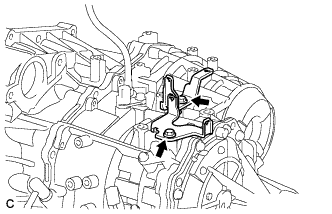

Выверните 2 болта и снимите 2 кронштейна зажимов жгута проводов с автоматической трансмиссии.

Извлеките щуп проверки уровня масла трансмиссии из патрубка маслоналивной горловины трансмиссии.

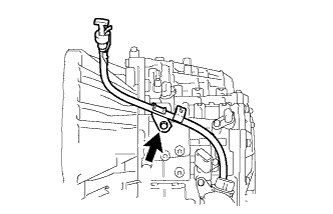

Выверните болт и снимите патрубок маслоналивной горловины трансмиссии с автоматической трансмиссии.

Снимите кольцевое уплотнение с патрубка маслоналивной горловины трансмиссии в сборе.

Выверните болт и снимите крышку привода спидометра в сборе с автоматической трансмиссии в сборе.

Снимите кольцевое уплотнение с крышки привода спидометра в сборе.

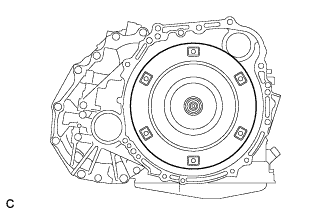

Снимите гидротрансформатор в сборе с автоматической трансмиссии в сборе.
