Корпус клапанов в сборе установка. Camry ASV50

Установите клапан с ручным управлением в корпус клапанов трансмиссии в сборе.

Установите пружину и корпус запорного шарика на корпус клапанов трансмиссии.

Совместите канавку клапана с ручным управлением со штифтом рычага.

Нанесите ATF на 17 болтов.

Установите корпус клапанов трансмиссии на автоматическую трансмиссию и закрепите 17 болтами.

Момент затяжки:

11 N*m{112 kgf*cm, 8 ft.*lbf}

ПРИМЕЧАНИЕ:

1. Чтобы установить блок клапанов, вставьте его до пружины поршня гидроаккумулятора и корпуса запорного шарика.

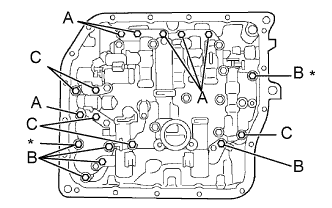

2. Болты, отмеченные на рисунке знаком *, сначала должны затягиваться временно, так как они являются регулировочными.


УКАЗАНИЕ:

Ниже указаны длины каждого из болтов.

Длина болта:

Для болта A:

25 мм (0,984 дюйма)

Для болта B:

41 мм (1,614 дюйма)

Для болта C:

45 мм (1,771 дюйма)

Нанесите трансмиссионную жидкость на кольцевое уплотнение датчика температуры ATF и болт.

Установите датчик температуры ATF и закрепите его стопорной пластиной и болтом.

Момент затяжки:

6,6 N*m{67 kgf*cm, 58 in.*lbf}

Подсоедините 5 разъемов к корпусу клапанов трансмиссии в сборе.

Покройте новое кольцевое уплотнение слоем трансмиссионной жидкости.

Установите кольцевое уплотнение на сетчатый масляный фильтр корпуса клапанов.

Нанесите ATF на 3 болта.

Установите сетчатый масляный фильтр корпуса клапанов на корпус клапанов трансмиссии и закрепите его 3 болтами.

Момент затяжки:

11 N*m{112 kgf*cm, 8 ft.*lbf}

Установите 2 магнита в масляный поддон автоматической трансмиссии в сборе.

Очистите и обезжирьте болтовые отверстия.

Нанесите герметик-фиксатор на 18 новых болтов.

Герметик:

Фирменный герметик 1344 от компании Тойота, Three Bond 1344 или аналогичный.

Установите новую прокладку и поддон картера автоматической трансмиссии и закрепите его 18 болтами.

Момент затяжки:

7,8 N*m{80 kgf*cm, 69 in.*lbf}

ПРИМЕЧАНИЕ:

1. Нанесите герметик на болты и затяните их в течение 10 минут после нанесения.

2. Не добавляйте жидкость для автоматических трансмиссий в течение 2 часов после установки масляного поддона автоматической трансмиссии.

3. Не запускайте двигатель в течение, по крайней мере, 2 часов после установки масляного поддона автоматической трансмиссии в сборе.
