Жгут электропроводки трансмиссии снятие. Camry ASV50

Выверните 18 болтов и снимите масляный поддон автоматической трансмиссии в сборе и прокладку с автоматической трансмиссии в сборе.

ПРИМЕЧАНИЕ:

В масляном поддоне автоматической трансмиссии остается некоторое количество жидкости.

Выверните все болты масляного поддона автоматической трансмиссии и осторожно снимите масляный поддон автоматической трансмиссии.

Снимите с масляного поддона автоматической трансмиссии в сборе 2 магнита.

Осмотрите частицы, содержащиеся в масляном поддоне автоматической трансмиссии.

1. С помощью снятых магнитов соберите всю стальную стружку.
   Тщательно исследуйте посторонние материалы и частицы, находящиеся в масляном поддоне автоматической трансмиссии в сборе и на магнитах, чтобы определить, какому типу износа подвергается автоматическая трансмиссия в сборе.
   Сталь (магнитный материал): износ подшипников, шестерен и пластины сцепления
   Латунь (немагнитный материал): износ втулки

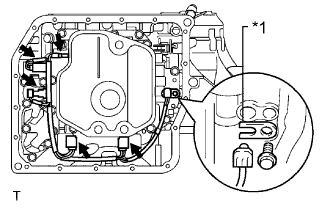

Отсоедините 5 разъемов от корпуса клапанов трансмиссии.

Выверните болт, снимите стопорную пластину и датчик температуры трансмиссионной жидкости.

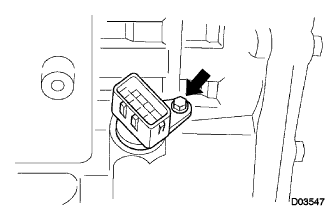

Выверните болт и отсоедините провод трансмиссии от автоматической трансмиссии.

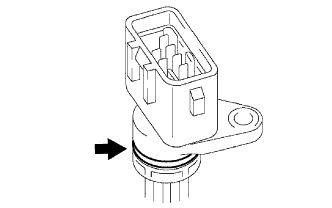

Снимите кольцевое уплотнение с жгута электропроводки трансмиссии.
