Датчик Положения Паркинга / Нейтрали -- Проверка |
| 1. ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

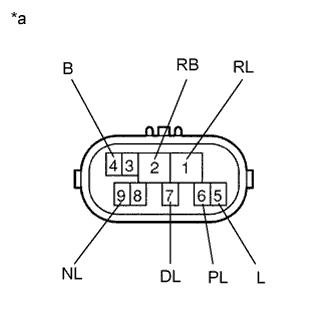

Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(датчик положения паркинга/нейтрали в сборе)- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение рычага переключения передач Заданные условия 4 (B) - 5 (L) P и N Менее 1 Ом Кроме P и N 10 кОм или более 2 (RB) - 6 (PL) P Менее 1 Ом Кроме P 10 кОм или более 2 (RB) - 1 (RL) R Менее 1 Ом Кроме R 10 кОм или более 2 (RB) - 9 (NL) N Менее 1 Ом Кроме N 10 кОм или более 2 (RB) - 7 (DL) D, S, "+" и "-" Менее 1 Ом Кроме D, S, "+" и "-" 10 кОм или более
 |
