dtc b15c2 неверный сигнал скорости. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ДАТЧИК АВТОМОБИЛЯ (ПРОВЕРКА РАБОТЫ)

ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (ФОРМУ ВЫХОДНОГО СИГНАЛА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ – ЩИТОК ПРИБОРОВ В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ – РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА)

ОПИСАНИЕ

УКАЗАНИЕ:

1. Напряжение 12 В или 5 В выдается каждым ЭБУ, а затем подается в щиток приборов в сборе. Сигнал преобразуется в последовательность импульсов транзисторным преобразователем щитка приборов. Каждый ЭБУ управляет соответствующей системой на основании импульсного сигнала.

2. При коротком замыкании в одном из ЭБУ или жгутов проводов, подключенных к ЭБУ, ни одна система, указанная в блок-схеме, не будет работать должным образом.


СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

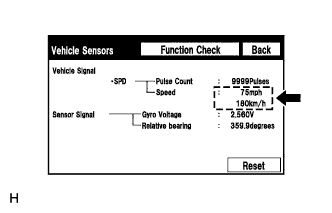

1. Откройте экран "Vehicle Sensors" (датчики автомобиля). См. "Проверьте GPS и датчики автомобиля" в разделе "Проверка работы" (Нажмите здесь).


2. Во время движения автомобиля сравните показания параметра "Speed" (скорость) с показаниями спидометра. Убедитесь в том, что показания почти совпадают.


   УКАЗАНИЕ:

   Щиток приборов получает сигнал скорости автомобиля от ЭБУ системы противоскольжения по шине CAN. Таким образом, описанную ниже проверку следует выполнять, обращаясь к значениям из списка Data List для ЭБУ системы противоскольжения, поскольку именно он является источником сигнала скорости автомобиля.

   OK:

   Скорость автомобиля, отображаемая на экране "Vehicle Sensors" (датчики автомобиля), почти совпадает с фактической скоростью автомобиля, измеренной с помощью портативного диагностического прибора (Нажмите здесь).


1. Проверьте форму выходного сигнала.


   1. Снимите щиток приборов в сборе, не отсоединяя его разъем(ы).


   2. Подключите осциллограф к контакту I18-9 (+S) и массе.


   3. Установите замок зажигания в положение ON (ВКЛ).


   4. Медленно поверните колесо.


   5. Проверьте форму сигнала в соответствии с условиями, указанными в таблице ниже.


      Параметр / Устройство	Условие
      Контакты, на которых выполняются измерения	I18-9 (+S) - масса
      Настройки прибора	5 В/дел., 20 мс/ дел.
      Состояние автомобиля	Колесо вращается

      OK:

      Форма сигнала похожа на показанную на рисунке.


      УКАЗАНИЕ:

      Когда система функционирует нормально, за один оборот колеса формируется 4 импульса. По мере увеличения скорости автомобиля период (A), отмеченный на рисунке, уменьшается.

      Обозначения на рисунке

      *a	Устройство с подсоединенным жгутом проводов (щиток приборов в сборе)

1. Отсоедините разъем ЭБУ системы навигации в сборе.


2. Отсоедините разъем щитка приборов.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   I67-17 (SPD) - I18-9 (+S)	Всегда	Менее 1 Ом

1. Отсоедините разъем ЭБУ системы навигации в сборе.


2. Отсоедините разъем распределительного блока.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   I67-17 (SPD) - I124-17	Всегда	Менее 1 Ом
