DTC B15DA Задняя консоль отсоединена


ОПИСАНИЕ

Радиоприемник с дисплеем в сборе и переключатель управления охладителем в сборе связаны друг с другом шиной передачи данных AVC-LAN.
Этот DTC сохраняется, когда возникает ошибка передачи данных на шине AVC-LAN между радиоприемником с дисплеем в сборе и переключателем управления охладителем в сборе.

№ DTC
Условие обнаружения DTC
Неисправный участок
B15DA
Выполнение одного из следующих условий:
  1. Переключатель управления охладителем в сборе не подключен (не был подключен) при нахождении замка зажигания в состоянии ON (ВКЛ) или ACC.
  2. Невозможен (не был возможен) обмен данными между ведущим устройством и переключателем управления охладителем в сборе при запущенном двигателе.
  1. Цепь питания переключателя управления охладителем в сборе
  2. Цепь AVC-LAN между радиоприемником с дисплеем в сборе и переключателем управления охладителем в сборе
  3. Переключатель управления кондиционером в сборе
  4. Радиоприемник с дисплеем в сборе
  5. Жгут или разъем
УКАЗАНИЕ:
Радиоприемник с дисплеем в сборе является ведущим устройством.

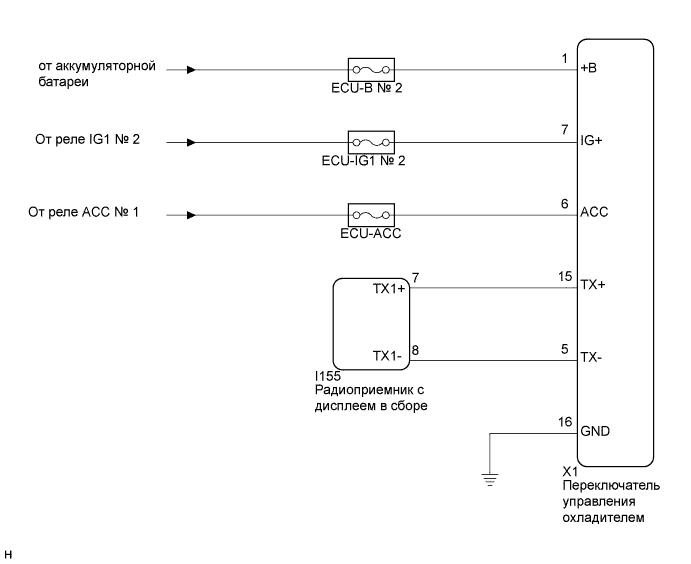

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником). dtc b15da задняя консоль отсоединена


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

  1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

    Результат:
    Результат
    		Следующий шаг
    Дополнительные устройства (включая соответствующую проводку) установлены.
    		А
    Дополнительные устройства (включая соответствующую проводку) не установлены.
    		B
    УКАЗАНИЕ:
    1. Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных AVC-LAN.
    2. Эти коды DTC могут регистрироваться в случае ошибки передачи данных AVC-LAN вследствие электрических помех.


B
Перейдите к шагу 3
А


2.УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

  1. Удалите дополнительные устройства (включая соответствующую проводку).

    ПРИМЕЧАНИЕ:
    Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.

ДАЛЕЕ


3.ПРОВЕРЬТЕ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

    OK:
    Коды DTC не выводятся.


NG
Перейдите к шагу 4
OK

КОНЕЦ

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ)

  1. Отсоедините разъем переключателя управления кондиционером в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    X1-16 (GND) - масса
    		Всегда
    		Менее 1 Ом

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    X1-1 (+B) - X1-16 (GND)
    		Всегда
    		11 – 14 В
    X1-7 (IG+) - X1-16 (GND)
    		Зажигание включено
    		11-14 В
    X1-6 (ACC) - X1-16 (GND)
    		Замок зажигания в положении ACC
    		11 - 14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ)

  1. Отсоедините разъем радиоприемника с дисплеем в сборе.

  1. Отсоедините разъем переключателя управления кондиционером в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I155-7 (TX1+) - X1-15 (TX+)
    		Всегда
    		Менее 1 Ом
    I155-8 (TX1-) - X1-5 (TX-)
    		Всегда
    		Менее 1 Ом
    I155-7 (TX1+) - масса
    		Всегда
    		10 кОм или более
    I155-8 (TX1-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ В СБОРЕ

  1. Замените переключатель управления кондиционером в сборе (Нажмите здесь).

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

    OK:
    Коды DTC не выводятся.


NG
ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (Нажмите здесь)
OK

КОНЕЦ
