DTC B15D3 Компонентный стереоусилитель отсоединен


ОПИСАНИЕ

ЭБУ системы навигации и компонентный стереоусилитель в сборе связаны друг с другом шиной передачи данных AVC-LAN.
Этот DTC сохраняется, когда возникает ошибка передачи данных на шине AVC-LAN между ЭБУ системы навигации и компонентным стереоусилителем в сборе.

№ DTC
Условие обнаружения DTC
Неисправный участок
B15D3*1
Выполнение одного из следующих условий:
  1. Компонентный стереоусилитель не подключен (не был подключен) при включенном зажигании (ON (ВКЛ) или ACC).
  2. Двигатель запущен, однако обмен данными между ведущим устройством и компонентным стереоусилителем в сборе невозможен.
  1. Цепь питания компонентного стереоусилителя в сборе
  2. Цепь AVC-LAN между ЭБУ системы навигации и компонентным стереоусилителем в сборе
  3. Компонентный стереоусилитель в сборе
  4. ЭБУ навигационной системы в сборе
  5. Жгут или разъем
УКАЗАНИЕ:
  1. *1: этот DTC может сохраняться в зависимости от заряда аккумуляторной батареи или напряжения запуска двигателя даже при отсутствии неисправности.
  2. ЭБУ системы навигации действует как главное устройство.

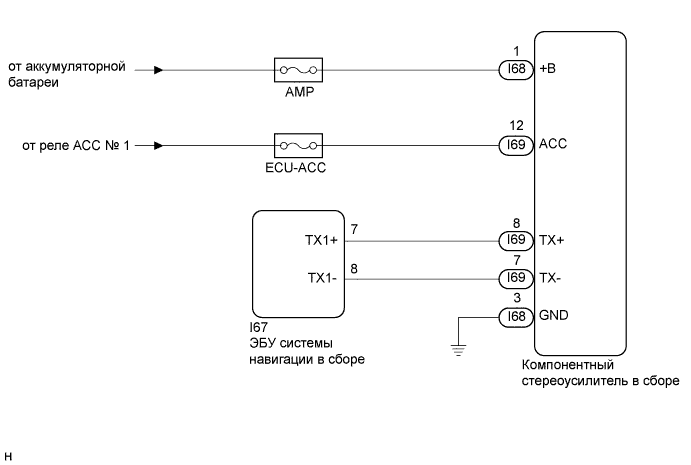

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации. dtc b15d3 компонентный стереоусилитель отсоединен


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ DTC

  1. Если выводится DTC B15C3, сначала выполните диагностику для него.

    Результат:
    Результат
    		Следующий шаг
    Код DTC B15C3 не выводится.
    		А
    Код DTC B15C3 выводится
    		B


B
ОБРАТИТЕСЬ К DTC "B15C3" В ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

  1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

    Результат:
    Результат
    		Следующий шаг
    Дополнительные устройства (включая соответствующую проводку) установлены.
    		А
    Дополнительные устройства (включая соответствующую проводку) не установлены.
    		B
    УКАЗАНИЕ:
    1. Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных AVC-LAN.
    2. Данный DTC может регистрироваться в случае ошибки передачи данных AVC-LAN вследствие электрических помех.


B
Перейдите к шагу 4
А


3.УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)

  1. Удалите дополнительные устройства (включая соответствующую проводку).

    ПРИМЕЧАНИЕ:
    Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.

ДАЛЕЕ


4.ПРОВЕРЬТЕ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

    OK:
    Коды DTC не выводятся.


NG
Перейдите к шагу 5
OK

КОНЕЦ

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

  1. Отсоедините разъемы компонентного стереоусилителя в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I68-3 (GND) - масса
    		Всегда
    		Менее 1 Ом

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I68-1 (+B) - I68-3 (GND)
    		Всегда
    		11 – 14 В
    I69-12 (ACC) - I68-3 (GND)
    		Замок зажигания в положении ACC
    		11 - 14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)

  1. Отсоедините разъем ЭБУ навигационной системы в сборе.

  1. Отсоедините разъем компонентного стереоусилителя в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I67-7 (TX1+) - I69-8 (TX+)
    		Всегда
    		Менее 1 Ом
    I67-8 (TX1-) - I69-7 (TX-)
    		Всегда
    		Менее 1 Ом
    I67-7 (TX1+) - масса
    		Всегда
    		10 кОм или более
    I67-8 (TX1-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

  1. Замените компонентный стереоусилитель в сборе (Нажмите здесь).

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

    OK:
    Коды DTC не выводятся.


NG
ЗАМЕНИТЬ ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
OK

КОНЕЦ
