DTC B15DA Задняя консоль отсоединена |
ОПИСАНИЕ
Компонентный стереоусилитель в сборе и переключатель управления охладителем в сборе связаны друг с другом шиной передачи данных AVC-LAN.ЭБУ системы навигации также подключен к компонентному стереоусилителю в сборе через шину передачи данных AVC-LAN.Этот DTC сохраняется, когда возникает ошибка передачи данных на шине AVC-LAN между компонентным стереоусилителем в сборе и переключателем управления охладителем в сборе.- УКАЗАНИЕ:
- Если выводятся коды B15DA и B15D3, сначала произведите диагностику для кода B15D3.
№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B15DA*1
| Выполнение одного из следующих условий:
- Переключатель управления охладителем в сборе не подключен (не был подключен) при нахождении замка зажигания в состоянии ON (ВКЛ) или ACC.
- Невозможен (не был возможен) обмен данными между ведущим устройством и переключателем управления охладителем в сборе при запущенном двигателе.
| - Цепь питания переключателя управления охладителем в сборе
- Цепь AVC-LAN между ЭБУ системы навигации и переключателем управления охладителем в сборе
- Переключатель управления кондиционером в сборе
- Компонентный стереоусилитель в сборе
- ЭБУ навигационной системы в сборе
- Жгут или разъем
|
- УКАЗАНИЕ:
- *1: этот DTC может сохраняться в зависимости от заряда аккумуляторной батареи или напряжения запуска двигателя даже при отсутствии неисправности.
- ЭБУ системы навигации действует как главное устройство.

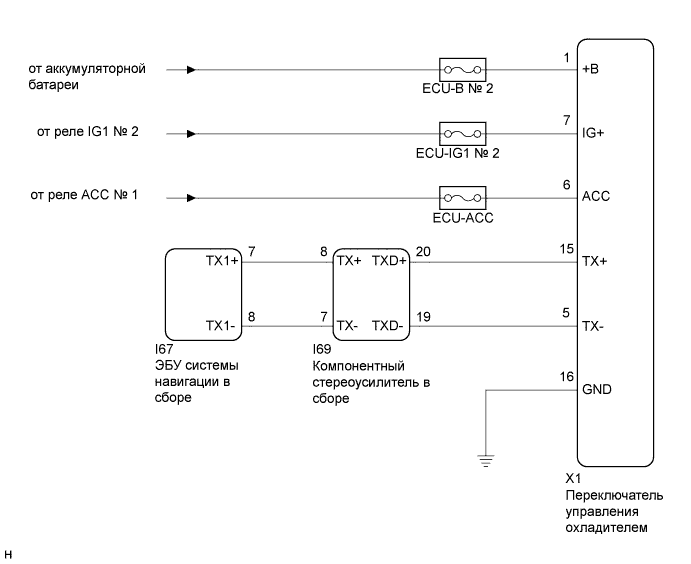

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
Сбросьте коды DTC (Нажмите здесь).
Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.
- Результат:
Результат
| Следующий шаг
|
B15DA выводится.
| А
|
Выводятся коды B15DA и B15D3.
| B
|
Коды DTC не выводятся.
| C
|
- УКАЗАНИЕ:
- Если выводятся коды B15DA и B15D3, сначала произведите диагностику для кода B15D3.
| | ОБРАТИТЕСЬ К DTC "B15D3" В ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
|
| |
|
| 2.ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ) |
Проверьте наличие дополнительных устройств
Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.
- Результат:
Результат
| Следующий шаг
|
Дополнительные устройства (включая соответствующую проводку) установлены.
| А
|
Дополнительные устройства (включая соответствующую проводку) не установлены.
| B
|
- УКАЗАНИЕ:
- Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных AVC-LAN.
- Данный DTC может регистрироваться в случае ошибки передачи данных AVC-LAN вследствие электрических помех.
| 3.УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ) |
Удалите дополнительные устройства (включая соответствующую проводку).
- ПРИМЕЧАНИЕ:
- Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.
Удалите коды DTC (Нажмите здесь).
Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.
- OK:
- Коды DTC не выводятся.
| 5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ) |
Отсоедините разъем переключателя управления кондиционером в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
X1-16 (GND) - масса
| Всегда
| Менее 1 Ом
|
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
X1-1 (+B) - X1-16 (GND)
| Всегда
| 11–14 В
|
X1-7 (IG+) - X1-16 (GND)
| Зажигание включено
| 11–14 В
|
X1-6 (ACC) - X1-16 (GND)
| Замок зажигания в положении ACC
| 11–14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ) |
Отсоедините разъем компонентного стереоусилителя в сборе.
Отсоедините разъем переключателя управления кондиционером в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
I69-20 (TXD+) - X1-15 (TX+)
| Всегда
| Менее 1 Ом
|
I69-19 (TXD-) - X1-5 (TX-)
| Всегда
| Менее 1 Ом
|
I69-20 (TXD+) - масса
| Всегда
| 10 кОм или более
|
I69-19 (TXD-) - масса
| Всегда
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 7.ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ В СБОРЕ |
Замените переключатель управления кондиционером в сборе (Нажмите здесь).
Удалите коды DTC (Нажмите здесь).
Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.
- OK:
- Коды DTC не выводятся.
| 8.ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
Замените компонентный стереоусилитель в сборе (Нажмите здесь).
Удалите коды DTC (Нажмите здесь).
Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.
- OK:
- Коды DTC не выводятся.
