Насос Системы Охлаждения -- Снятие |
| 1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ |
- ПРИМЕЧАНИЕ:
- Не снимайте пробку радиатора или пробку сливного крана радиатора, когда двигатель и радиатор еще горячие. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Ослабьте пробку сливного крана радиатора.
Ослабьте пробку сливного крана блока цилиндров.
Снимите пробку радиатора.
Обозначения на рисунке *1 Пробка радиатора *2 Пробка сливного крана радиатора *3 Пробка сливного крана блока цилиндров - - УКАЗАНИЕ:
- Слейте охлаждающую жидкость двигателя в резервуар и утилизируйте ее в соответствии с местными требованиями.
| 2. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ |
| 3. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ |
| 4. СНИМИТЕ ШКИВ НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ |

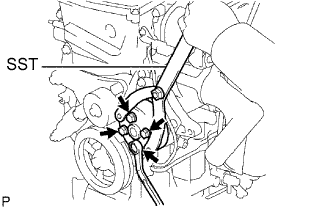

С помощью SST выверните 4 болта и снимите шкив насоса системы охлаждения.
- SST
- 09960-10010(09962-01000,09963-00700)
 |
| 5. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ |
Отсоедините разъем датчика положения коленчатого вала.
Обозначения на рисунке *1 Кронштейн зажима жгута проводов
 |
Отсоедините провод датчика положения коленчатого вала от кронштейнов зажимов жгута проводов.
Выверните 4 болта, отверните 2 гайки и снимите 2 кронштейна зажимов жгута проводов.
Обозначения на рисунке *1 Кронштейн зажима жгута проводов
 |

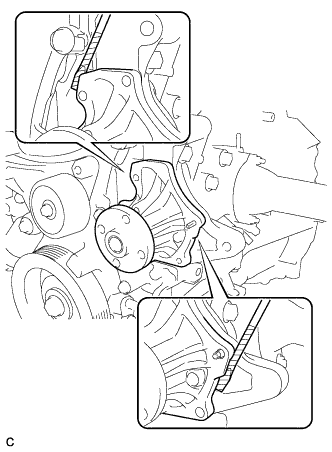

С помощью отвертки, вставленной между насосом системы охлаждения двигателя и блоком цилиндров, снимите насос системы охлаждения двигателя.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить поверхности соединения насоса системы охлаждения двигателя и блока цилиндров.
 |
