Генератор повторная сборка. Camry ASV50
УСТАНОВИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА
УСТАНОВИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ
УСТАНОВИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ
УСТАНОВИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ
УСТАНОВИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА
УСТАНОВИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ
УСТАНОВИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА
Генератор -- Повторная Сборка |
| 1. УСТАНОВИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА |
С помощью SST и пресса запрессуйте новый подшипник.
- SST
- 09950-60010(09951-00520)
09950-70010(09951-07100)
Установите сепаратор подшипника, вставив выступы сепаратора подшипника в вырезы рамы со стороны привода.
Обозначения на рисунке*a
| Выступ
|
*b
| Вырез
|
Вверните 4 винта.
- Момент затяжки:
- 2,3 N*m{23 kgf*cm, 20 in.*lbf}
| 2. УСТАНОВИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ |

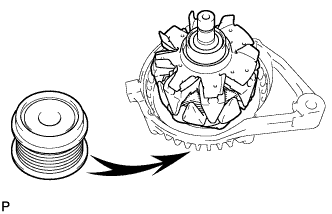

Установите раму генератора со стороны привода на шкив генератора.
Вставьте ротор генератора в раму генератора со стороны привода.

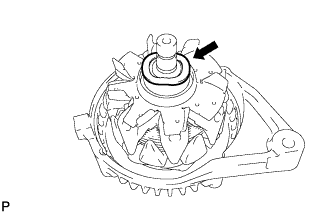

Установите новую шайбу на ротор генератора.
| 3. УСТАНОВИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ |

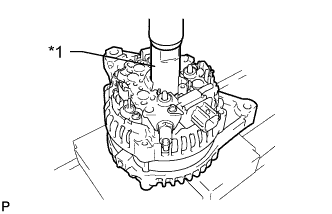

С помощью торцевого ключа на 21 мм и пресса медленно запрессуйте катушку генератора.
Обозначения на рисунке*1
| Удлиненная торцевая головка (21 мм)
|

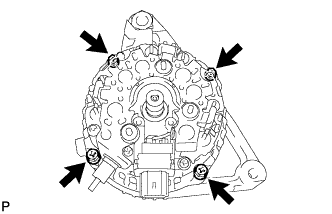

Вверните 4 болта.
- Момент затяжки:
- 5,9 N*m{60 kgf*cm, 52 in.*lbf}
| 4. УСТАНОВИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ |

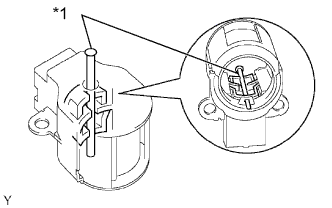

При установке 2 щеток в щеткодержатель генератора вставьте в щеткодержатель штырь диаметром 1,0 мм (0,0394 дюйма).
Обозначения на рисунке*1
| Штырь
|

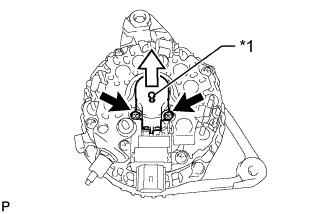

Установите щеткодержатель генератора и закрепите его 2 винтами.
Обозначения на рисунке*1
| Штырь
|
- Момент затяжки:
- 1,8 N*m{18 kgf*cm, 16 in.*lbf}
Извлеките штырь из щеткодержателя генератора.
| 5. УСТАНОВИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА |

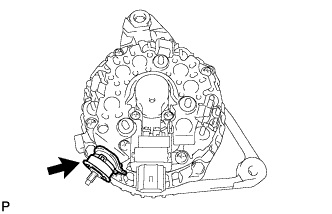

Установите изолятор контакта на катушку генератора.

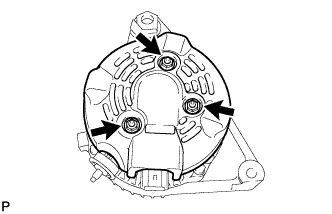

Установите заднюю торцевую крышку генератора и закрепите ее 3 гайками.
- Момент затяжки:
- 4,6 N*m{47 kgf*cm, 41 in.*lbf}
| 6. УСТАНОВИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ |

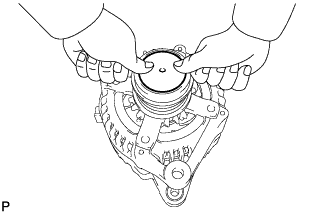

Установите шкив генератора вручную, не закрепляя его.
Закрепите генератор в тисках.

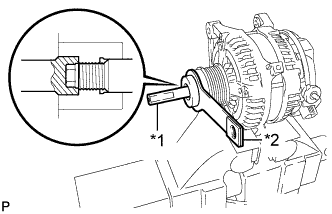

Установите на шкив генератора SST (A) и (B), как показано на рисунке.
Обозначения на рисунке*1
| SST (A)
|
*2
| SST (B)
|
- SST
- 09820-63021

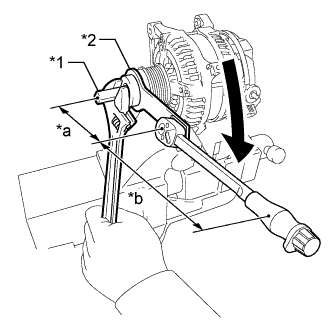

Удерживая SST (A) гаечным ключом, поверните SST (B) по часовой стрелке, чтобы закрепить шкив генератора.
Обозначения на рисунке*1
| SST (A)
|
*2
| SST (B)
|
*a
| Длина рычага
100 мм (3,94 дюйма)
|
*b
| Длина рычага
255 мм (10,04 дюйма)
|
- Момент затяжки:
- без SST:
- 80 N*m{816 kgf*cm, 59 ft.*lbf}
- при использовании SST:
- 57 N*m{581 kgf*cm, 42 ft.*lbf}
- ПРИМЕЧАНИЕ:
- Значение момента "при использовании SST" действительно при использовании SST с длиной рычага 100 мм (3,94 дюйма) и динамометрического ключа с длиной рычага 255 мм (10,04 дюйма) (Нажмите здесь).
- Значение момента "при использовании SST" действительно в случае, если SST установлен параллельно динамометрическому ключу
- Убедитесь, что рама со стороны привода надежно закреплена в тисках.
- Надежно удерживайте SST (A) во время работы.
Убедитесь, что шкив генератора вращается плавно.
| 7. УСТАНОВИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА |
Установите новую крышку шкива генератора на шкив.
