Генератор разборка. Camry ASV50

Источник Питания Сеть. Camry ASV50 GSV50 ACV51
Аккумуляторная Батарея Система Зарядки Двигателя 2Ar-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА

  2. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ

  3. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА

  4. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ

  5. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ

  6. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ

  7. ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

  8. ИЗВЛЕКИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

Генератор -- Разборка



1. СНИМИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА


    Camry ASV50 GSV50 ACV51

  1. С помощью отвертки проткните крышку шкива генератора в центре и извлеките ее.

    ПРИМЕЧАНИЕ:
    Не используйте крышку шкива генератора повторно.


2. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ


    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 2Ar-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

  1. Закрепите генератор в тисках.

    Обозначения на рисунке
    *1
    		SST (A)
    *2
    		SST (B)

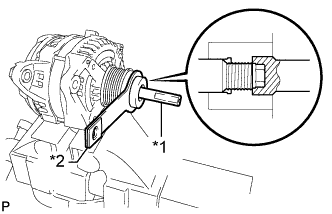

  1. Установите на шкив SST (A) и (B), как показано на рисунке.

    SST
    09820-63021


    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 2Ar-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

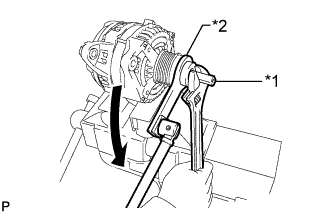

  1. Удерживая SST (A) гаечным ключом, поверните SST (B) против часовой стрелки, чтобы ослабить шкив генератора.

    Обозначения на рисунке
    *1
    		SST (A)
    *2
    		SST (B)
    ПРИМЕЧАНИЕ:
    1. Убедитесь, что рама со стороны привода надежно закреплена в тисках.
    2. Надежно удерживайте SST (A) во время работы.

  1. Снимите шкив генератора.



3. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА

  1. Установите генератор на шкив.



    Camry ASV50 GSV50 ACV51

  1. Заверните 3 гайки и снимите заднюю торцевую крышку генератора.



    Camry ASV50 GSV50 ACV51

  1. Снимите изолятор контакта.



4. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

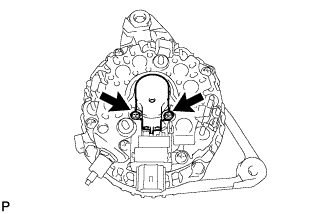

  1. Выверните 2 винта и снимите щеткодержатель генератора.



5. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните 4 болта.



    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 2Ar-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

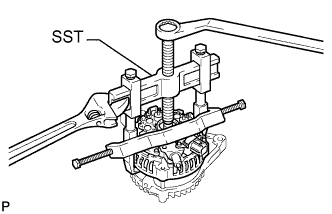

  1. С помощью SST снимите катушку генератора.

    SST
    09950-40011(09951-04020,09952-04010,09953-04020,09954-04010,09955-04071,09957-04010)


6. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 2Ar-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

  1. Снимите шайбу генератора.



    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 2Ar-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

  1. Снимите ротор генератора в сборе.



7. ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА


    Camry ASV50 GSV50 ACV51

  1. Убедитесь, что подшипник не изношен, не ободран и вращается плавно.

    OK:
    Подшипник вращается плавно.
    Если вращение подшипника не плавное, замените его.


8. ИЗВЛЕКИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА


    Camry ASV50 GSV50 ACV51

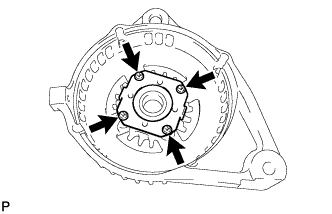

  1. Выверните 4 винта и снимите держатель подшипника.



    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 2Ar-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

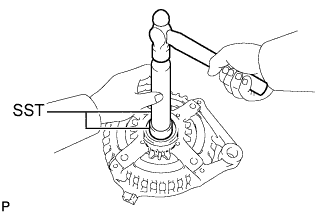

  1. Выбейте подшипник с помощью SST и молотка.

    SST
    09950-60010(09951-00250)
    09950-70010(09951-07100)
