Генератор снятие. Camry ASV50

Источник Питания Сеть. Camry ASV50 GSV50 ACV51
Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  4. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

Генератор -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ
(Нажмите здесь).


4. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ


    Camry ASV50 GSV50 ACV51

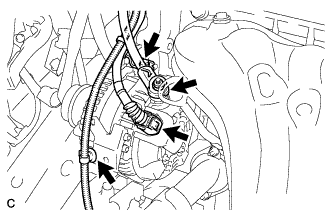

  1. Отсоедините разъем и зажим жгута проводов.

  1. Снимите заглушку контакта.

  1. Отверните гайку и отсоедините провод генератора.

  1. Выверните болт и снимите кронштейн зажима жгута проводов.



    Camry ASV50 GSV50 ACV51

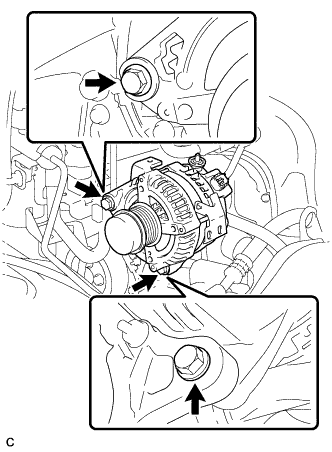

  1. Выверните 2 болта и снимите генератор в сборе.
