Генератор проверка. Camry ASV50
ПРОВЕРЬТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ
ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА
ПРОВЕРЬТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ
ПРОВЕРЬТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ
| 1. ПРОВЕРЬТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ |
Зафиксируйте ротор генератора с помощью SST и поверните шкив генератора с муфтой по часовой стрелке, чтобы убедиться, что наружное кольцо блокируется.
- SST
- 09820-63021
Обозначения на рисунке*a
| Разблокировка
|
*b
| Блокировка
|
Если результат проверки не отвечает требованиям, замените шкив муфты.
| 2. ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА |

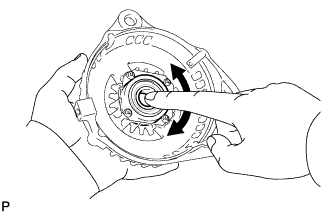

Убедитесь, что подшипник не изношен, не ободран и вращается плавно.
- OK:
- Подшипник вращается плавно.
Если вращение подшипника не плавное, замените его.
| 3. ПРОВЕРЬТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ |

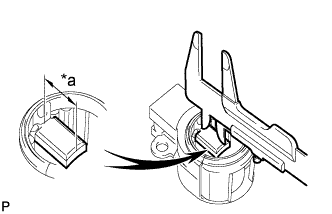

Измерьте длину щетки штангенциркулем.
Обозначения на рисунке*a
| Длина
|
- Номинальная длина:
- 9,5-11,5 мм (0,374-0,453 дюйма)
- Минимально допустимая длина:
- 4,5 мм (0,177 дюйма)
Если длина щетки меньше минимально допустимой, замените щеткодержатель генератора в сборе.
| 4. ПРОВЕРЬТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ |

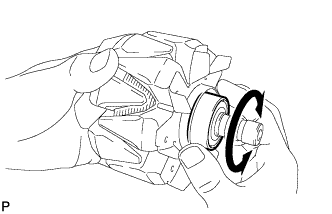

Проверьте, не изношен ли подшипник ротора генератора, и не имеет ли он повреждений.
Если результат не соответствует заданному, замените ротор генератора в сборе.

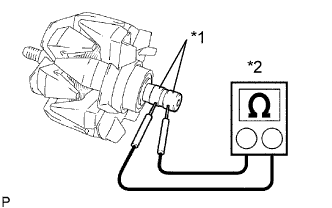

Проверьте, нет ли обрыва цепи в роторе.
Обозначения на рисунке*1
| Токосъемное кольцо
|
*2
| Омметр
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
Токосъемное кольцо - токосъемное кольцо
| Примерно 20°C (68°F)
| 2,3 - 2,7 Ом
|
Если результат не соответствует заданному, замените ротор генератора в сборе.

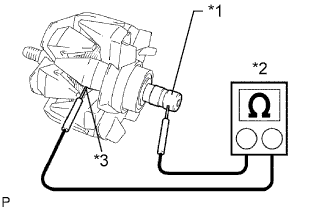

Проверьте, соединен ли ротор с массой.
Обозначения на рисунке*1
| Токосъемное кольцо
|
*2
| Омметр
|
*3
| Ротор
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
Токосъемное кольцо - ротор
| Всегда
| 10 кОм или более
|
Если результат не соответствует заданному, замените ротор генератора в сборе.

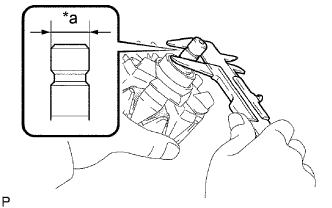

Проверьте диаметр токосъемного кольца.
Штангенциркулем измерьте диаметр каждого токосъемного кольца.
Обозначения на рисунке*a
| Диаметр
|
- Номинальный диаметр:
- 14,2 - 14,4 мм (0,559 - 0,567 дюйма)
- Минимально допустимый диаметр:
- 14 мм (0,551 дюйма)
Если диаметр меньше минимально допустимого, замените ротор генератора в сборе.
