Датчик Положения Коленчатого Вала -- Установка |
| 1. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
Очистите и обезжирьте резьбу болта датчика положения коленчатого вала.
Нанесите тонкий слой моторного масла на уплотнительное кольцо датчика положения коленчатого вала.

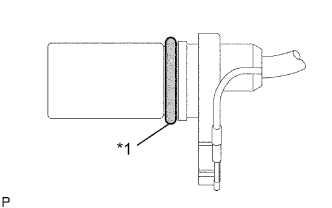

Обозначения на рисунке *1 Кольцевое уплотнение - ПРИМЕЧАНИЕ:
- При установке убедитесь, что на кольцевом уплотнении отсутствуют трещины, и следите за тем, чтобы оно не сместилось.
 |
Закрепите датчик положения коленчатого вала болтом.

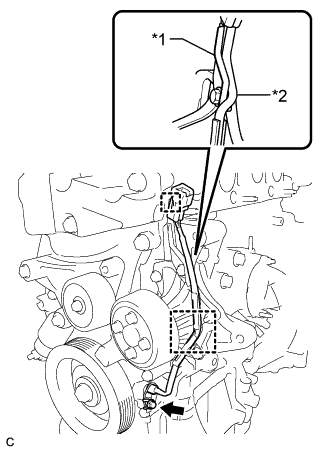

Обозначения на рисунке *1 Кронштейн зажима жгута проводов *2 Жгут проводов - Момент затяжки:
- 9,0 N*m{92 kgf*cm, 80 in.*lbf}
- ПРИМЕЧАНИЕ:
- Не перекручивайте кольцевые уплотнения.
 |
Присоедините зажим жгута проводов.
Установите разъем на кронштейн зажима жгута проводов.
Подсоедините разъем датчика положения коленчатого вала.
| 2. УСТАНОВИТЕ ГЕНЕРАТОР В СБОРЕ |
| 3. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК МАСЛА |
