Датчик положения распредвала снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

  2. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  3. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА

  4. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

Датчик Положения Распредвала -- Снятие



1. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните 2 гайки и снимите крышку двигателя № 1.



2. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем электровакуумного клапана.

  1. Отсоедините 2 вакуумных шланга электровакуумного клапана.

  1. Отсоедините шланг продувочного трубопровода от 2 зажимов.

  1. Отсоедините разъем датчика массового расхода воздуха.

  1. Отсоедините зажим жгута проводов.

  1. Ослабьте 2 болта и снимите крышку воздушного фильтра.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Датчик положения распредвала снятие

  1. Зажмите хомут шланга воздушного фильтра, как показано на рисунке, и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

    Обозначения на рисунке
    *1
    		Зажим шланга воздушного фильтра

  1. Извлеките фильтрующий элемент воздушного фильтра в сборе из корпуса воздушного фильтра.



3. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.



4. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА


    Camry ASV50 GSV50 ACV51

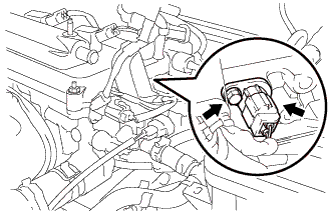

  1. Отсоедините разъем датчика положения распредвала.

  1. Выверните болт и снимите датчик положения распредвала.
