Датчик положения распредвала установка. Camry ASV50

Очистите и обезжирьте резьбу болта датчика положения распредвала.

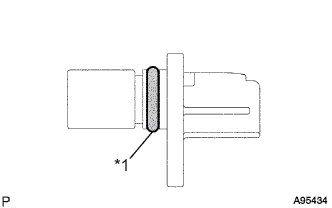

Нанесите тонкий слой моторного масла на кольцевое уплотнение датчика положения распредвала.

ПРИМЕЧАНИЕ:

При установке убедитесь, что на кольцевом уплотнении отсутствуют трещины, и следите за тем, чтобы оно не сместилось.

Установите датчик положения распредвала и закрепите его болтом.

Момент затяжки:

9,0 N*m{92 kgf*cm, 80 in.*lbf}

Подсоедините разъем датчика положения распредвала.

Подключите шланг вентиляции картера к крышке головки блока цилиндров.

Установите фильтрующий элемент воздушного фильтра в корпус воздушного фильтра в сборе.

Подсоедините крышку воздушного фильтра к корпусу дроссельной заслонки с электродвигателем в сборе и расцепите замок хомута шланга воздушного фильтра.

ПРИМЕЧАНИЕ:

1. Совместите канавку крышки воздушного фильтра с выступом на корпусе дроссельной заслонки с электродвигателем в сборе и установите шланг.

2. Убедитесь, что выступ шланга воздушного фильтра находится в пределах диапазона, обозначенного *а.


Подключите шланг вентиляции картера к крышке головки блока цилиндров.

Установите крышку воздушного фильтра и закрепите ее 2 болтами.

Момент затяжки:

5,0 N*m{51 kgf*cm, 44 in.*lbf}

Присоедините зажим жгута проводов.

Подключите разъем датчика массового расхода воздуха.

Вставьте шланг продувочного трубопровода в 2 зажима.

Подсоедините 2 вакуумных шланга электровакуумного клапана.

Подсоедините разъем электровакуумного клапана.

Установите крышку № 1 двигателя и закрепите ее 2 гайками.

Момент затяжки:

9,0 N*m{92 kgf*cm, 80 in.*lbf}
