Ecm снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ ECM

Ecm -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ECM


    Camry ASV50 GSV50 ACV51

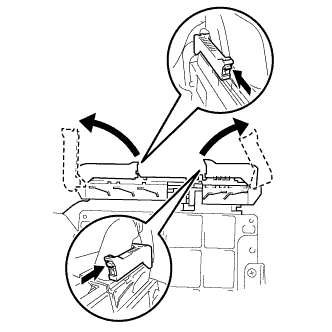

  1. Отсоедините 2 разъема ECM.

    1. Нажав на фиксаторы на 2 рычагах, поднимите рычаги и отсоедините 2 разъема ECM.

      ПРИМЕЧАНИЕ:
      После отсоединения разъемов убедитесь, что на соединительной части разъемов отсутствуют грязь, влага и другие посторонние частицы.


    Camry ASV50 GSV50 ACV51

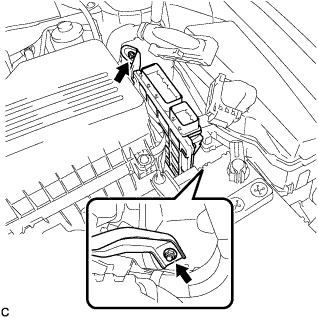

  1. Отверните 2 гайки и снимите ЕСМ.



    Camry ASV50 GSV50 ACV51

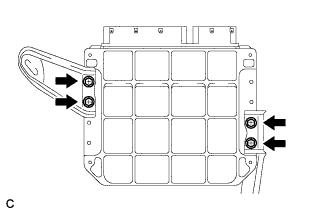

  1. Выверните 4 винта и снимите кронштейн ECM № 1 и кронштейн ECM № 2.
