Ecm установка. Camry ASV50

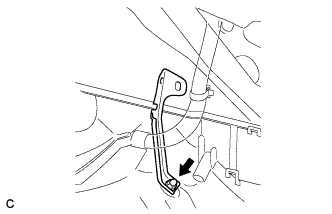

Закрепите кронштейн ECM гайкой.

Момент затяжки:

12 N*m{122 kgf*cm, 9 ft.*lbf}

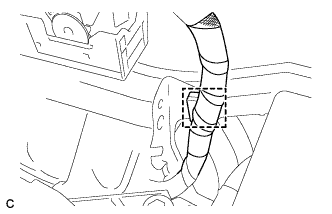

Присоедините зажим жгута проводов.

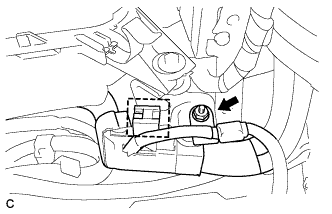

Присоедините зажим жгута проводов.

Заверните гайку.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

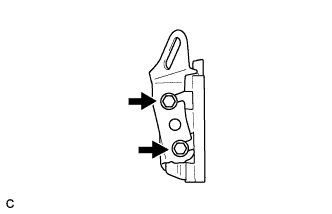

Закрепите кронштейны к ЕСМ 2 винтами.

Момент затяжки:

3,0 N*m{31 kgf*cm, 27 in.*lbf}

Временно вверните винт (B).

Установите ECM и закрепите его гайкой.

Момент затяжки:

12 N*m{122 kgf*cm, 9 ft.*lbf}

Вверните винт (A).

Момент затяжки:

3,0 N*m{31 kgf*cm, 27 in.*lbf}

Затяните винт (B).

Момент затяжки:

3,0 N*m{31 kgf*cm, 27 in.*lbf}

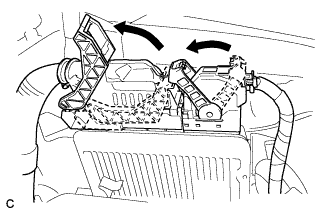

Подсоедините 2 разъема ЕСМ и опустите 2 рычага.

ПРИМЕЧАНИЕ:

1. При подсоединении разъемов следите за тем, чтобы между разъемами и другими деталями не попали грязь, вода и другие посторонние вещества.

2. Убедитесь, что 2 рычага надежно зафиксированы.


Подсоедините 2 зажима жгутов проводов.

Установите аккумуляторную батарею и лоток аккумуляторной батареи.

Установите прижимную планку аккумуляторной батареи и закрепите ее болтом и гайкой.

Момент затяжки:

Болт:

9,0 N*m{92 kgf*cm, 80 in.*lbf}

Гайка:

3,5 N*m{36 kgf*cm, 31 in.*lbf}

Подсоедините положительный (+) вывод аккумуляторной батареи.

Момент затяжки:

6,9 N*m{70 kgf*cm, 61 in.*lbf}

Установите сальник впускного воздухопровода холодного воздуха и закрепите его 9 фиксаторами.
