Ecm установка. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ECM

  2. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

Ecm -- Установка



1. УСТАНОВИТЕ ECM

  1. Закрепите кронштейн № 1 ECM и кронштейн № 2 ECM на ECM с помощью 4 винтов.

    Момент затяжки:
    3,0 N*m{31 kgf*cm, 27 in.*lbf}

  1. Закрепите ЕСМ 2 гайками.

    Момент затяжки:
    12 N*m{122 kgf*cm, 9 ft.*lbf}


    Camry ASV50 GSV50 ACV51

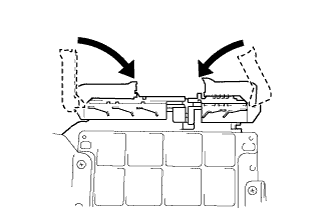

  1. Подсоедините 2 разъема ЕСМ и опустите 2 рычага.

    ПРИМЕЧАНИЕ:
    1. Перед подсоединением разъемов убедитесь, что между разъемами и ECM нет грязи, влаги и прочих посторонних веществ.
    2. Убедитесь, что 2 рычага надежно зафиксированы.


2. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ
(Нажмите здесь).
