  1. УСТАНОВИТЕ ДАТЧИК ДЕТОНАЦИИ

  2. УСТАНОВИТЕ ВПУСКНОЙ КОЛЛЕКТОР

Датчик Детонации -- Установка



1. УСТАНОВИТЕ ДАТЧИК ДЕТОНАЦИИ


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Датчик детонации установка

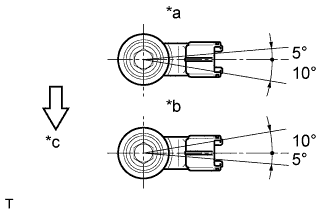

  1. Установите 2 датчика детонации, закрепив их двумя болтами, как показано на рисунке.

    Момент затяжки:
    20 N*m{204 kgf*cm, 15 ft.*lbf}
    Обозначения на рисунке
    *a
    		для ряда 1
    *b
    		для ряда 2
    *c
    		Передняя сторона автомобиля
    ПРИМЕЧАНИЕ:
    Убедитесь, что каждый датчик детонации установлен в правильном положении.

  1. Подсоедините разъемы к 2 датчикам детонации.



2. УСТАНОВИТЕ ВПУСКНОЙ КОЛЛЕКТОР
(Нажмите здесь).
