Корпус Дроссельной Заслонки -- Снятие |
| 1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ |
- ПРИМЕЧАНИЕ:
- Не снимайте пробку радиатора или пробку сливного крана радиатора, когда двигатель и радиатор еще горячие. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Ослабьте пробку сливного крана радиатора.
Ослабьте пробку сливного крана блока цилиндров.
Снимите пробку радиатора.

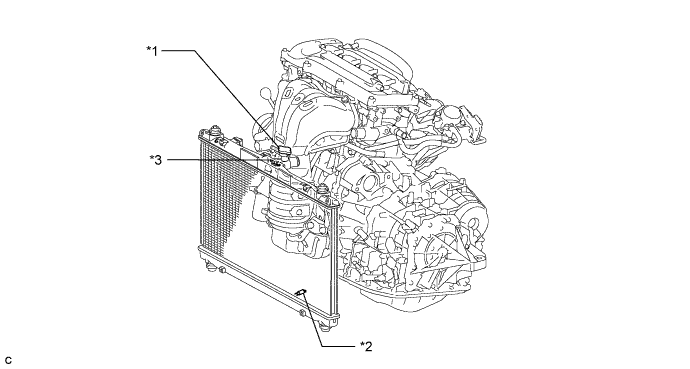

Обозначения на рисунке *1 Пробка радиатора *2 Пробка сливного крана радиатора *3 Пробка сливного крана блока цилиндров - - УКАЗАНИЕ:
- Слейте охлаждающую жидкость двигателя в резервуар и утилизируйте ее в соответствии с местными требованиями.
| 2. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ |
Отверните 2 гайки и снимите крышку двигателя № 1.
 |
| 3. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА С ТЯГОЙ В СБОРЕ |
| 4. СНИМИТЕ ПЕРЕДНЮЮ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА В СБОРЕ |
Освободите 2 зажима и отсоедините жгут проводов от передней наружной верхней панели кожуха в сборе.
 |
Выверните 10 болтов и снимите переднюю наружную верхнюю панель кожуха в сборе.
 |
| 5. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
Отсоедините разъем электровакуумного клапана.
 |
Отсоедините 2 вакуумных шланга электровакуумного клапана.
Отсоедините шланг продувочного трубопровода от 2 зажимов.
Отсоедините разъем датчика массового расхода воздуха.
Отсоедините зажим жгута проводов.
Ослабьте 2 болта и снимите крышку воздушного фильтра.
Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.
 |
Зажмите хомут шланга воздушного фильтра, как показано на рисунке, и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.
Обозначения на рисунке *1 Зажим шланга воздушного фильтра
 |
Извлеките фильтрующий элемент воздушного фильтра в сборе из корпуса воздушного фильтра.
| 6. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |

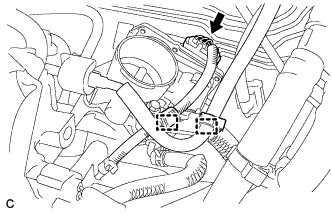

Отсоедините зажим жгута проводов и разъем корпуса дроссельной заслонки с электродвигателем в сборе.
 |
Отсоедините топливопровод от кронштейна топливопровода.

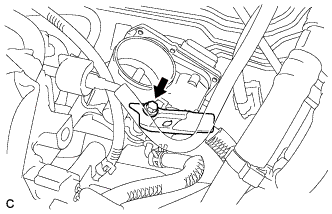

Выверните болт и снимите кронштейн топливопровода.
 |
Отсоедините два перепускных шланга охлаждающей жидкости.
 |
Отсоедините продувочный шланг.

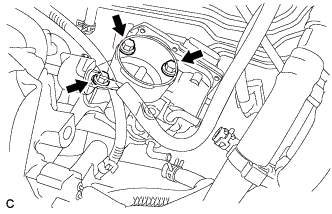

Выверните 3 болта и снимите корпус дроссельной заслонки с электродвигателем.
 |

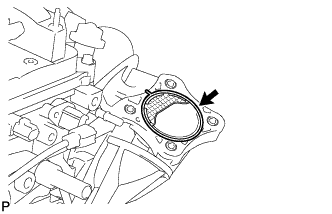

Снимите прокладку с впускного коллектора.
 |
