Корпус дроссельной заслонки снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 2Ar-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

  3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  4. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

  6. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

  7. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  8. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

Корпус Дроссельной Заслонки -- Снятие



1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА


3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


4. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Не снимайте пробку радиатора или пробку сливного крана радиатора, когда двигатель и радиатор еще горячие. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

  1. Ослабьте пробку сливного крана радиатора.



  1. Снимите пробку радиатора.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Корпус дроссельной заслонки снятие

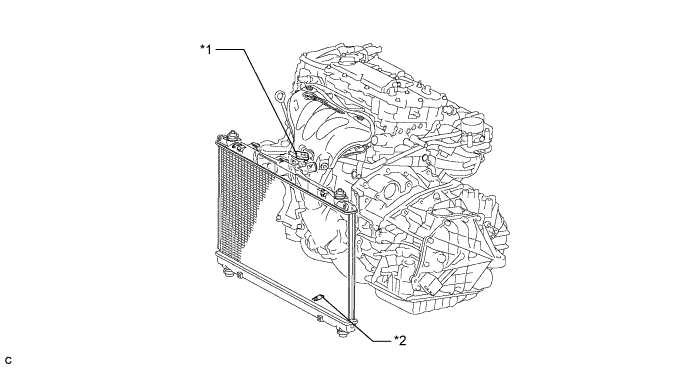

    Обозначения на рисунке
    *1
    		Пробка радиатора
    		*2
    		Пробка сливного крана радиатора
    УКАЗАНИЕ:
    Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.


6. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

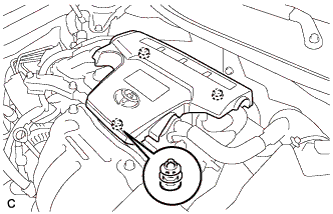

  1. Поднимите сначала заднюю часть крышки двигателя, чтобы освободить крышку от 2 штифтов, а затем переднюю часть крышки, чтобы освободить крышку от штифта, и снимите крышку двигателя.

    ПРИМЕЧАНИЕ:
    Попытка одновременно освободить задние и передние фиксаторы может привести к повреждению крышки двигателя № 1.


7. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

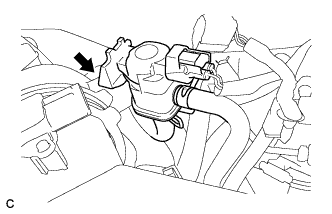

  1. Отсоедините электровакуумный клапан в сборе от шланга воздушного фильтра.



    Camry ASV50 GSV50 ACV51

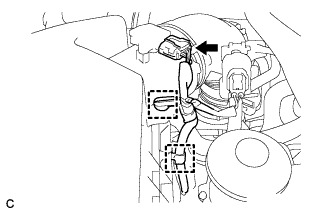

  1. Отсоедините разъем датчика массового расхода воздуха и 2 зажима жгута проводов от крышки воздушного фильтра.



    Camry ASV50 GSV50 ACV51

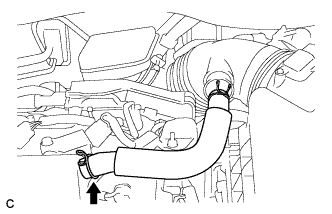

  1. Отсоедините питающий шланг паров топлива от шланга воздушного фильтра.



    Camry ASV50 GSV50 ACV51

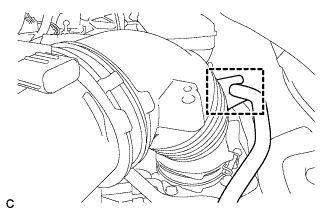

  1. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.



    Camry ASV50 GSV50 ACV51

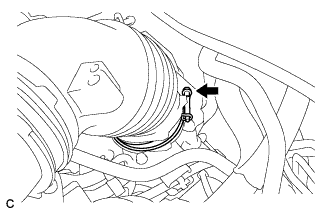

  1. Ослабьте хомут шланга и отсоедините шланг воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.



    Camry ASV50 GSV50 ACV51

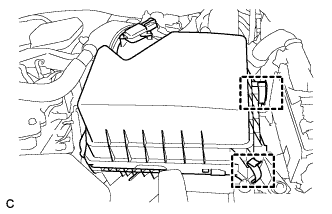

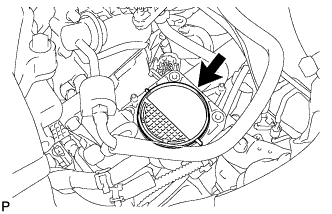

  1. Освободите 2 зажима и снимите крышку воздушного фильтра в сборе.



8. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ


    Camry ASV50 GSV50 ACV51

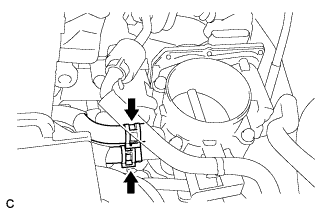

  1. Отсоедините топливопровод от зажима.

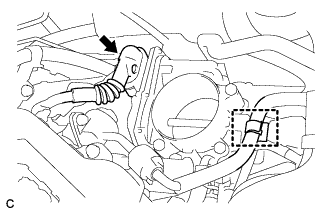

  1. Отсоедините разъем корпуса дроссельной заслонки.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините перепускной шланг охлаждающей жидкости от корпуса дроссельной заслонки с электродвигателем в сборе.

  1. Отсоедините перепускной шланг охлаждающей жидкости № 2 от корпуса дроссельной заслонки с электродвигателем в сборе.



    Camry ASV50 GSV50 ACV51

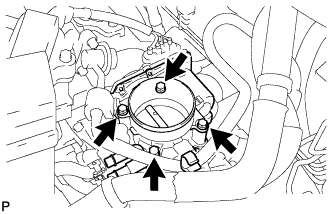

  1. Выверните 4 болта и снимите корпус дроссельной заслонки с кронштейном топливопровода.



    Camry ASV50 GSV50 ACV51

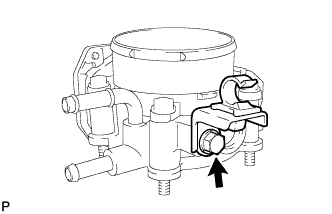

  1. Выверните болт и снимите кронштейн топливопровода.



    Camry ASV50 GSV50 ACV51

  1. Снимите прокладку с впускного коллектора.
