  1. ПРОВЕРЬТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

Корпус Дроссельной Заслонки -- Проверка



1. ПРОВЕРЬТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Корпус дроссельной заслонки проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 (M-) - 2 (M+)
    		20°C (68°F)
    		0,3 - 100 Ом

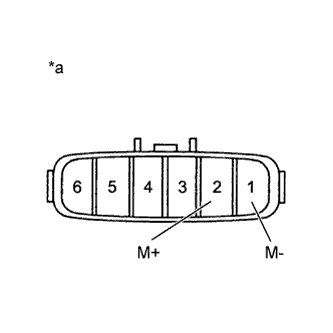

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (Корпус дроссельной заслонки с электродвигателем в сборе)
    Если сопротивление не соответствует номинальному, замените корпус дроссельной заслонки с приводом в сборе.
