  1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

  2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  3. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  4. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  5. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  6. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  7. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Датчик Температуры Охлаждающей Жидкости -- Снятие



1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Не снимайте пробку радиатора или пробку сливного крана радиатора, когда двигатель и радиатор еще горячие. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

  1. Ослабьте пробку сливного крана радиатора.

  1. Ослабьте пробку сливного крана блока цилиндров.



  1. Снимите пробку радиатора.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Датчик температуры охлаждающей жидкости снятие


    Обозначения на рисунке
    *1
    		Пробка радиатора
    		*2
    		Пробка сливного крана радиатора
    *3
    		Пробка сливного крана блока цилиндров
    		-

    УКАЗАНИЕ:
    Слейте охлаждающую жидкость двигателя в резервуар и утилизируйте ее в соответствии с местными требованиями.


2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Camry ASV50 GSV50 ACV51

  1. Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.



3. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.



4. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем электровакуумного клапана.

  1. Отсоедините 2 вакуумных шланга электровакуумного клапана.

  1. Отсоедините шланг продувочного трубопровода от 2 зажимов.

  1. Отсоедините разъем датчика массового расхода воздуха.

  1. Отсоедините зажим жгута проводов.

  1. Ослабьте 2 болта и снимите крышку воздушного фильтра.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Датчик температуры охлаждающей жидкости снятие

  1. Зажмите хомут шланга воздушного фильтра, как показано на рисунке, и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

    Обозначения на рисунке
    *1
    		Зажим шланга воздушного фильтра

  1. Извлеките фильтрующий элемент воздушного фильтра в сборе из корпуса воздушного фильтра.



5. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


6. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините зажим жгута проводов.

  1. Выверните 3 болта и снимите корпус воздушного фильтра в сборе.



7. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    Camry ASV50 GSV50 ACV51

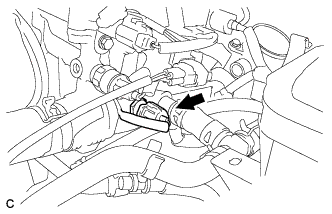

  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Датчик температуры охлаждающей жидкости снятие

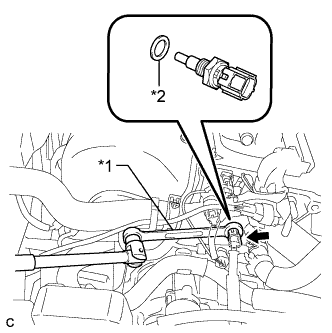

  1. С помощью ключа для контргайки шарового шарнира на 19 мм снимите датчик температуры охлаждающей жидкости двигателя.

    Обозначения на рисунке
    *1
    		Ключ для контргайки шарового шарнира
    *2
    		Прокладка

  1. Снимите прокладку с датчика температуры охлаждающей жидкости.
