Датчик температуры охлаждающей жидкости снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 2Ar-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

  3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  4. СНИМИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

  6. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

  7. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  8. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  9. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Датчик Температуры Охлаждающей Жидкости -- Снятие



1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА


3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


4. СНИМИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Не снимайте пробку радиатора или пробку сливного крана радиатора, когда двигатель и радиатор еще горячие. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

  1. Ослабьте пробку сливного крана радиатора.



  1. Снимите пробку радиатора.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Датчик температуры охлаждающей жидкости снятие


    Обозначения на рисунке
    *1
    		Пробка радиатора
    		*2
    		Пробка сливного крана радиатора
    УКАЗАНИЕ:
    Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.


6. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Поднимите сначала заднюю часть крышки двигателя, чтобы освободить крышку от 2 штифтов, а затем переднюю часть крышки, чтобы освободить крышку от штифта, и снимите крышку двигателя.

    ПРИМЕЧАНИЕ:
    Попытка одновременно освободить задние и передние фиксаторы может привести к повреждению крышки двигателя № 1.


7. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Camry ASV50 GSV50 ACV51

  1. Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.



8. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.



9. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    Camry ASV50 GSV50 ACV51

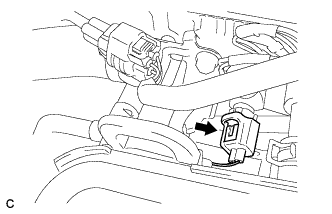

  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.



    Camry ASV50 GSV50 ACV51

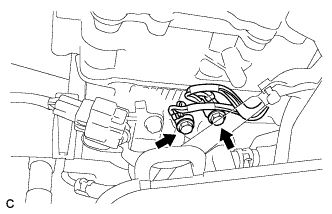

  1. Выверните 2 болта и отсоедините жгут проводов.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Датчик температуры охлаждающей жидкости снятие

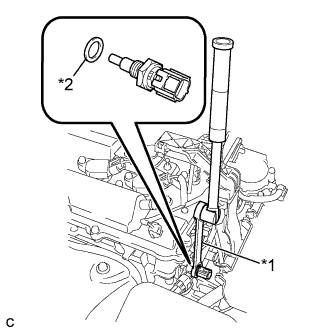

  1. С помощью ключа для контргайки шарового шарнира на 19 мм снимите датчик температуры охлаждающей жидкости двигателя.

    Обозначения на рисунке
    *1
    		Ключ для контргайки шарового шарнира
    *2
    		Прокладка

  1. Снимите прокладку с датчика температуры охлаждающей жидкости.
