Датчик температуры охлаждающей жидкости снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

  2. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  3. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  4. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

  6. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  7. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

  8. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Датчик Температуры Охлаждающей Жидкости -- Снятие



1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА


2. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


3. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


4. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Не снимайте пробку радиатора, пробки сливных кранов блока цилиндров и пробку сливного крана радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

  1. Ослабьте пробку сливного крана радиатора.

  1. Ослабьте 2 пробки сливного крана блока цилиндров.



  1. Снимите пробку радиатора.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Датчик температуры охлаждающей жидкости снятие


    Обозначения на рисунке
    *1
    		Пробка радиатора
    		*2
    		Пробка сливного крана блока цилиндров
    *3
    		Пробка сливного крана радиатора
    		*4
    		Пробка крана для стравливания воздуха
    УКАЗАНИЕ:
    Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.


6. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Camry ASV50 GSV50 ACV51

  1. Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.



7. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ


    Camry ASV50 GSV50 ACV51

  1. Возьмитесь спереди за декоративную крышку V-образного двигателя и поднимите ее, чтобы отсоединить 2 передних фиксатора крышки. Продолжайте поднимать крышку, чтобы освободить задний фиксатор декоративной крышки V-образного двигателя, после чего снимите крышку.

    ПРИМЕЧАНИЕ:
    Попытка одновременно освободить задние и передние фиксаторы декоративной крышки V-образного двигателя может привести к ее поломке.


8. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    Camry ASV50 GSV50 ACV51

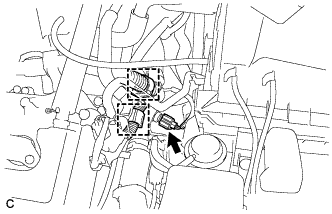

  1. Отсоедините 2 зажима жгута проводов двигателя.

  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Датчик температуры охлаждающей жидкости снятие

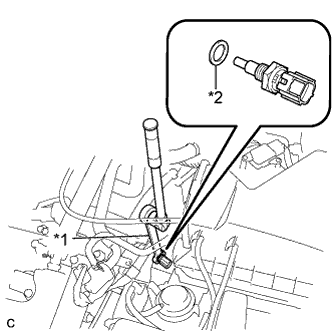

  1. С помощью ключа для контргайки шарового шарнира на 19 мм снимите датчик температуры охлаждающей жидкости двигателя.

    Обозначения на рисунке
    *1
    		Ключ для контргайки шарового шарнира
    *2
    		Прокладка

  1. Снимите прокладку с датчика температуры охлаждающей жидкости.
