Гидравлический клапан изменения фаз снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

  2. СНИМИТЕ ХОМУТ ВАКУУМНОГО ШЛАНГА

  3. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

Гидравлический Клапан Изменения Фаз -- Снятие



1. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните 2 гайки и снимите крышку двигателя № 1.



2. СНИМИТЕ ХОМУТ ВАКУУМНОГО ШЛАНГА


    Camry ASV50 GSV50 ACV51

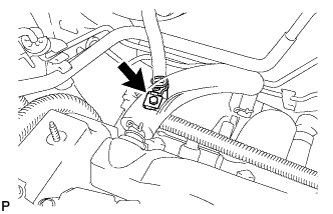

  1. Выверните болт и снимите хомут вакуумного шланга.



3. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ


    Camry ASV50 GSV50 ACV51

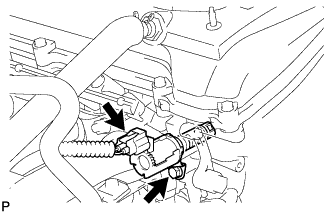

  1. Отсоедините разъем гидравлического клапана изменения фаз.

  1. Выверните болт и снимите гидравлический клапан изменения фаз в сборе.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Гидравлический клапан изменения фаз снятие

  1. Снимите кольцевое уплотнение с гидравлического клапана изменения фаз в сборе.

    Обозначения на рисунке
    *1
    		Кольцевое уплотнение
