Гидравлический Клапан Изменения Фаз -- Снятие |
| 1. СНИМИТЕ УРАВНИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА В СБОРЕ |
| 2. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ |

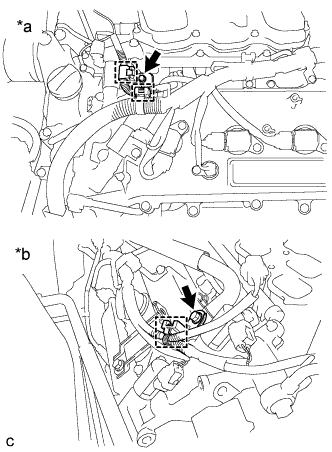

Отсоедините 3 зажима жгута проводов.
Обозначения на рисунке *a для ряда 2 *b для ряда 1
 |
Выверните 2 болта и снимите 2 кронштейна жгутов проводов.
| 3. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ |
Отсоедините 4 разъема гидравлических клапанов изменения фаз.

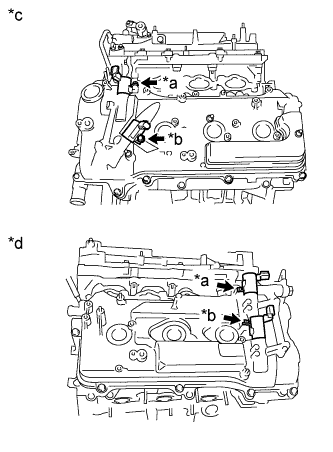

Выверните 4 болта и снимите 4 гидравлических клапана изменения фаз.
Обозначения на рисунке *a со стороны впуска *b со стороны выпуска *c для ряда 2 *d для ряда 1
 |
Снимите кольцевое уплотнение с каждого гидравлического клапана изменения фаз.
Обозначения на рисунке *1 Кольцевое уплотнение
 |
