  1. ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

Гидравлический Клапан Изменения Фаз -- Проверка




1. ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		6,9-7,9 Ом
    Если результат проверки не отвечает требованиям, замените гидравлический клапан изменения фаз в сборе.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Гидравлический клапан изменения фаз проверка

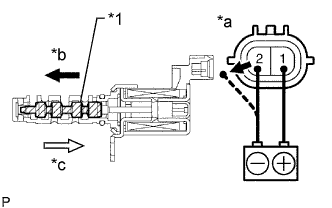

  1. Соедините положительный (+) вывод аккумуляторной батареи с контактом 1, а отрицательный (-) вывод – с контактом 2 и проверьте действие клапана.

    Обозначения на рисунке
    *1
    		Клапан
    *a
    		Устройство с неподсоединенным жгутом проводов
    (гидравлический клапан изменения фаз в сборе)
    *b
    		При подаче
    *c
    		При отключении
    OK:
    Условие
    		Заданные условия
    Напряжение аккумуляторной батареи подается
    		Клапан движется влево, как показано на рисунке стрелкой
    Прекращение подачи напряжения аккумуляторной батареи
    		Клапан движется вправо, как показано на рисунке стрелкой
    ПРИМЕЧАНИЕ:
    Удостоверьтесь в том, что клапан перемещается свободно и не застревает в каком-либо положении.
    При необходимости замените гидравлический клапан изменения фаз в сборе.
    УКАЗАНИЕ:
    Накапливание посторонних частиц может привести к появлению небольших утечек под давлением. Незначительное нарушение герметичности вызывает движение распредвала в сторону опережения или запаздывания, в результате чего регистрируется DTC.
