  1. ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

Гидравлический Клапан Изменения Фаз -- Проверка



1. ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1 - 2
    		6,9-7,9 Ом при 20°C (68°F)
    Если результат проверки не соответствует указанному, замените гидравлический клапан изменения фаз.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Гидравлический клапан изменения фаз проверка

  1. Проверьте работу.

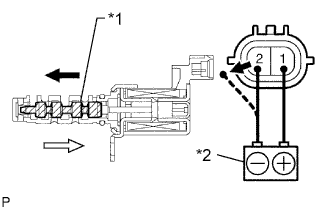

    Обозначения на рисунке
    *1
    		Золотниковый клапан
    *2
    		Аккумуляторная батарея

    1. Соедините положительный (+) вывод аккумуляторной батареи с контактом 1, а отрицательный (-) вывод – с контактом 2 и проверьте работу золотникового клапана.

      OK:
      Режим
      		Заданные условия
      Напряжение аккумуляторной батареи подается
      		Клапан двигается, как показано на рисунке черной стрелкой
      Напряжение аккумуляторной батареи не подается
      		Клапан двигается, как показано на рисунке белой стрелкой
      Если результат проверки не соответствует указанному, замените гидравлический клапан изменения фаз.
      ПРИМЕЧАНИЕ:
      Накапливание посторонних частиц может привести к появлению небольших утечек под давлением. Незначительные утечки в гидравлическом клапане изменения фаз распредвала впускных клапанов вызывают смещение распредвала впускных клапанов в сторону опережения. Незначительные утечки в гидравлическом клапане изменения фаз распредвала выпускных клапанов вызывают смещение распредвала выпускных клапанов в сторону запаздывания. Неправильные фазы газораспределения, возникающие в результате этих утечек, приводят к регистрации DTC.
