Регулятор давления в топливной системе снятие. Camry ASV50

Отсоедините разъем датчика уровня топлива.

Освободите замок, как показано на рисунке, и сдвиньте датчик уровня топлива в сборе, чтобы снять его.

Отсоедините разъемы жгута проводов топливного насоса от пластины топливозаборника.

С помощью круглогубцев снимите разрезное уплотнение.

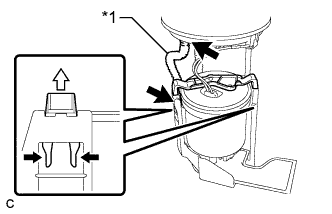

Расцепите 4 захвата опоры топливозаборника № 1 и снимите нижний кожух топливного бака в сборе с пластины топливозаборника с топливным фильтром.

Снимите пружину с пластины топливозаборника.

ПРИМЕЧАНИЕ:

Не выполняйте каких-либо операций, которые могут привести к отсоединению топливопровода от пластины топливозаборника или топливного фильтра в сборе, например, не прикладывайте чрезмерных усилий к топливопроводу (Нажмите здесь).

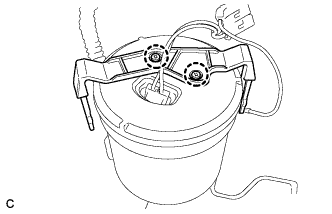

С помощью отвертки с обернутым изолентой концом отцепите 2 захвата и снимите опору топливозаборника № 1.

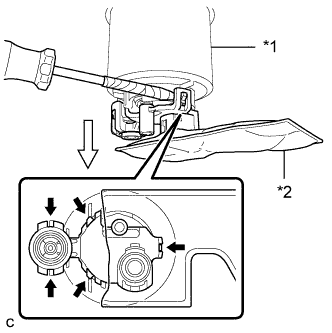

С помощью отвертки с обернутым изолентой концом освободите 5 захватов и снимите топливный насос с топливного фильтра.

ПРИМЕЧАНИЕ:

1. Будьте осторожны, чтобы не повредить топливный насос.

2. Не снимайте всасывающий фильтр.

3. Не допускайте использования топливного насоса или всасывающего фильтра, если всасывающий фильтр снят с топливного насоса.


Отсоедините разъем жгута проводов топливного насоса.

Снимите уплотнение фильтра топливного насоса с топливного насоса. Если уплотнение фильтра топливного насоса все еще находится в фильтрующем элементе топливного фильтра, вытащите его при помощи проволочного щупа (диаметром 1 мм), согнутого, как показано на рисунке.

ПРИМЕЧАНИЕ:

Не допускайте повреждения уплотнительной поверхности.

Снимите распорную втулку топливного насоса с топливного насоса.

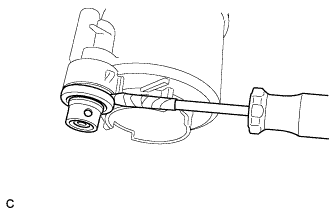

Отверткой с обернутым лентой концом снимите регулятор давления топлива с топливного фильтра.

ПРИМЕЧАНИЕ:

Поскольку между регулятором и топливным фильтром плотно установлено кольцевое уплотнение, вытягивайте регулятор давления в топливной системе в сборе медленно.

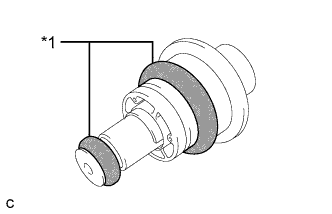

Снимите 2 кольцевых уплотнения с регулятора давления в топливной системе в сборе.
