Регулятор давления в топливной системе установка. Camry ASV50

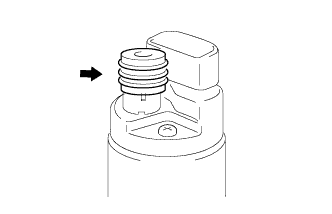

Смажьте бензином 2 новых кольцевых уплотнения и установите последние на регулятор давления в топливной системе в сборе.

Установите распорную втулку топливного насоса на топливный насос в сборе с фильтром.

Установите новое уплотнение фильтра топливного насоса на топливный насос в сборе с фильтром.

Нанесите слой бензина на уплотнение фильтра топливного насоса.

Зацепите 5 захватов на топливном фильтре и установите топливный насос вместе с фильтром подачи топлива.

ПРИМЕЧАНИЕ:

1. При установке следите за тем, чтобы кольцевое уплотнение не защемлялось не разрезалось.

2. Надежно зацепите захваты.

3. Не снимайте всасывающий фильтр.


УКАЗАНИЕ:

Выполните "Послеремонтную проверку" после замены топливного насоса в сборе (Нажмите здесь).

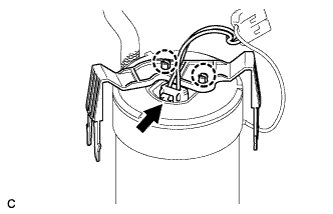

Введите в зацепление 2 захвата опоры топливозаборника № 1.

Подсоедините разъем жгута проводов топливного насоса к топливному насосу.

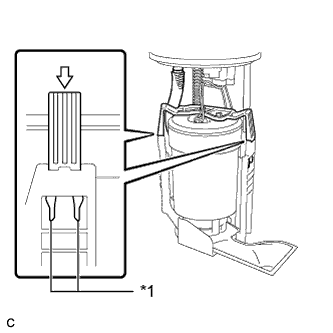

Установите пружину на вал пластины топливозаборника, а затем установите их на нижний картер топливного бака в сборе.

Введите в зацепление 4 захвата опоры топливозаборника № 1 и установите нижний картер топливного бака в сборе на пластину топливозаборника с топливным фильтром.

Установите новое разрезное уплотнение.

Подсоедините разъемы жгута проводов топливного насоса к пластине топливозаборника.

Сдвиньте датчик уровня топлива, чтобы ввести захват в зацепление.

Подсоедините разъем датчика уровня топлива в сборе.
