Топливная Форсунка -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ
(Нажмите здесь).


3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


4. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните 2 гайки и снимите крышку двигателя № 1.



5. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА
(Нажмите здесь)


6. СНИМИТЕ ПЕРЕДНЮЮ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Освободите 2 зажима и отсоедините жгут проводов от передней наружной верхней панели кожуха в сборе.



    Camry ASV50 GSV50 ACV51

  1. Выверните 10 болтов и снимите переднюю наружную верхнюю панель кожуха в сборе.



7. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем электровакуумного клапана.

  1. Отсоедините 2 вакуумных шланга электровакуумного клапана.

  1. Отсоедините шланг продувочного трубопровода от 2 зажимов.

  1. Отсоедините разъем датчика массового расхода воздуха.

  1. Отсоедините зажим жгута проводов.

  1. Ослабьте 2 болта и снимите крышку воздушного фильтра.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.



    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливная форсунка снятие

  1. Зажмите хомут шланга воздушного фильтра, как показано на рисунке, и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

    Обозначения на рисунке
    *1
    		Зажим шланга воздушного фильтра

  1. Извлеките фильтрующий элемент воздушного фильтра в сборе из корпуса воздушного фильтра.



8. ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Снимите зажим топливопровода № 1.



    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливная форсунка снятие

  1. Сожмите фиксатор разъема топливопровода и затем вытяните разъем топливопровода из топливопровода.

    Обозначения на рисунке
    *1
    		Трубка топливопровода
    *2
    		Соединитель топливопровода
    *3
    		Нейлоновая трубка
    *4
    		Кольцевое уплотнение
    *5
    		Фиксатор
    Camry ASV50 GSV50 ACV51
    		Зажмите
    Camry ASV50 GSV50 ACV51
    		Вытяните
    ПРИМЕЧАНИЕ:
    1. Убедитесь в отсутствии посторонних частиц на топливопроводе вблизи его разъема. При необходимости очистите его. Наличие посторонних частиц может привести к утечкам в кольцевом уплотнении между топливопроводом и разъемом.
    2. При отделении топливопровода от разъема не используйте никаких инструментов.
    3. Не изгибайте, не перегибайте и не перекручивайте нейлоновые трубки.
    4. Не допускайте попадания на разъем топливопровода и топливопровод посторонних веществ.
    5. Если разъем не снимается с топливопровода, подвигайте соединение вперед-назад, чтобы высвободить его.
    6. Чтобы предотвратить повреждение и загрязнение топливопровода и разъема топливопровода, накройте их в полиэтиленовыми пакетами.


    Camry ASV50 GSV50 ACV51

  1. Отсоедините топливопровод от хомута топливного шланга.



9. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА № 2


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг вентиляции картера № 2 от сапуна.



10. СНИМИТЕ ТОПЛИВНУЮ РАМПУ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Снимите 2 зажима жгута проводов.

  1. Отсоедините 4 разъема топливных форсунок.



    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта, а затем снимите топливную рампу вместе с 4 топливными форсунками.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не уронить топливные форсунки при снятии топливной рампы в сборе.


    Camry ASV50 GSV50 ACV51

  1. Снимите 2 распорные втулки топливной рампы с головки блока цилиндров.

  1. Снимите 4 виброизолятора форсунки с головки блока цилиндров.



11. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ


    Camry ASV50 GSV50 ACV51

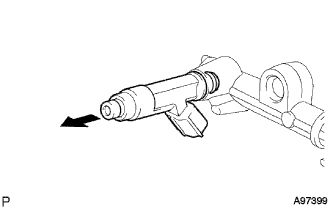

  1. Вытяните 4 топливных форсунки в сборе из топливной рампы в сборе.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Вытяните


    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливная форсунка снятие

  1. Снимите кольцевое уплотнение с каждой топливной форсунки в сборе.

    Обозначения на рисунке
    *1
    		Кольцевое уплотнение

  1. Для повторной установки прикрепите к оси каждой топливной форсунки табличку или бирку с номером соответствующего цилиндра.

    ПРИМЕЧАНИЕ:
    Обеспечьте защиту топливных форсунок, накрыв их полиэтиленовым пакетом.
