Выключатель управления уровнем фар проверка. Camry ASV50

Проверка напряжения

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (B), а отрицательный (-) вывод – к контакту 4 (E).


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Состояние по показаниям портативного диагностического прибора	Состояние переключателя	Заданные условия (Напряжение аккумуляторной батареи составляет 12 В)
   2 (T) - 4 (E)	0	10,44 - 11,16 В
   	1	8,52 - 9,24 В
   	2	6,6 - 7,32 В
   	3	4,68 - 5,4 В
   	4	2,76 - 3,48 В
   	5	0,84 - 1,56 В

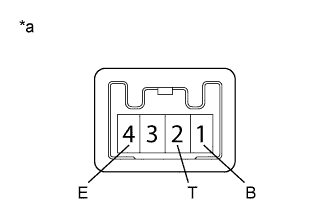

   Обозначения на рисунке

   *a	Устройство с отсоединенным жгутом проводов (переключатель управления уровнем фар)

   Если результат не соответствует заданному, замените переключатель управления уровнем фар.


Проверка работы светодиодов

1. Подайте напряжение аккумуляторной батареи на выключатель управления уровнем фар и проверьте, чтобы загорелся индикатор выключателя.


   OK:

   Контакты для подключения диагностического прибора	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (ILL+) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (E)	Горит

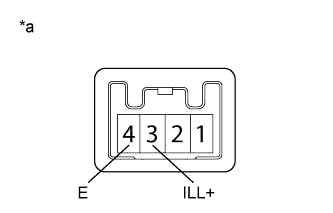

   Обозначения на рисунке

   *a	Устройство с отсоединенным жгутом проводов (переключатель управления уровнем фар)

   Если результат не соответствует заданному, замените переключатель управления уровнем фар.
