Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51
Датчик Системы Автоматического Управления Освещением -- Проверка |
| 1. ПРОВЕРЬТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
Отсоедините разъем I61 датчика автоматического управления освещением.
 |
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия I61-6 (CLTB) - I61-3 (CLTE) Зажигание выключено Менее 1 В Замок зажигания в положении ON (ВКЛ) 11-14 В
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия I61-3 (CLTE) - масса Всегда Менее 1 Ом

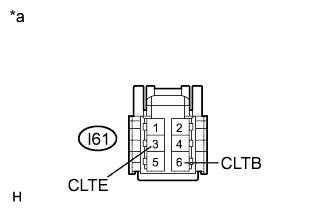

Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.Обозначения на рисунке *a Вид спереди разъема со стороны жгута проводов:
(к датчику автоматического управления освещением)
Подсоедините разъем I61 датчика автоматического управления освещением.
 |
Подсоедините осциллограф к датчику автоматического управления освещением.
Обозначения на рисунке *a Устройство с подсоединенным жгутом проводов
(датчик автоматического управления освещением)

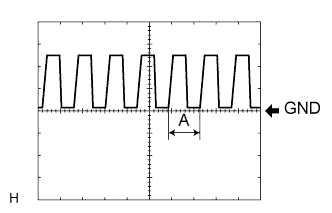

Проверьте форму сигнала.
- OK:
Контакты для подключения диагностического прибора Настройки прибора Положение выключателя Заданные условия I61-3 (CLTE) - I61-5 (CLTS) 5 В/дел., 5 мс/дел Замок зажигания в положении ON (ВКЛ), переключатель освещения в положении AUTO Форма сигнала должна соответствовать показанной на рисунке.
- УКАЗАНИЕ:
- При повышении уровня окружающей освещенности период сигнала A уменьшается.
 |
