Компрессор (Для Моделей С 2Gr-Fe) -- Повторная Сборка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНУЮ МУФТУ В СБОРЕ |

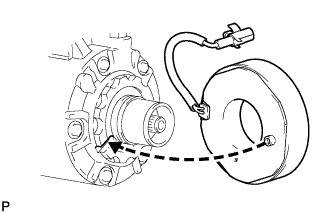

Установите статор электромагнитной муфты, совместив детали, как показано на рисунке.
 |

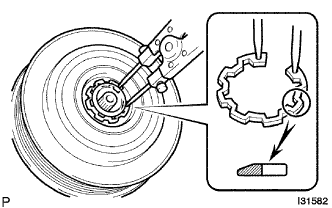

С помощью съемника стопорных колец установите новое пружинное стопорное кольцо скошенной стороной наружу.
 |
Введите зажим в зацепление.

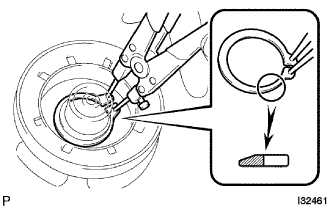

С помощью съемника стопорных колец установите ротор электромагнитной муфты и новое пружинное стопорное кольцо скошенной стороной наружу.
- ПРИМЕЧАНИЕ:
- При установке пружинного стопорного кольца будьте осторожны, старайтесь не повредить крышку уплотнения подшипника.
 |
Установите шайбу (шайбы) электромагнитной муфты и ступицу электромагнитной муфты.
- ПРИМЕЧАНИЕ:
- Никогда не изменяйте порядок установки шайб электромагнитной муфты, использовавшийся до разборки.

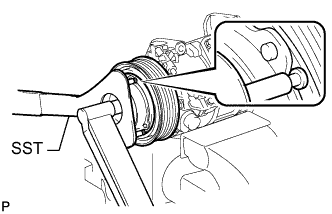

С помощью SST зафиксируйте ступицу электромагнитной муфты и вверните болт.
- SST
- 07112-76060
- Момент затяжки:
- 18 N*m{183 kgf*cm, 13 ft.*lbf}
- ПРИМЕЧАНИЕ:
- Убедитесь в том, что на валу компрессора, болте и ступице муфты нет посторонних частиц и масла.
 |
| 2. УСТАНОВИТЕ КРОНШТЕЙН РАДИАТОРА |

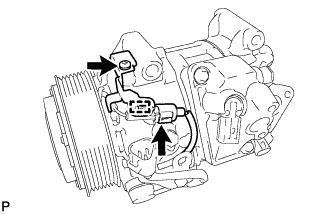

Установите кронштейн радиатора и закрепите его винтом.
 |
Введите зажим в зацепление.
Подсоедините разъем.
| 3. ПРОВЕРЬТЕ ЗАЗОР ЭЛЕКТРОМАГНИТНОЙ МУФТЫ |
Зажмите компрессор системы кондиционирования в тисках между алюминиевыми пластинами.
 |
Установите на ступицу электромагнитной муфты индикатор часового типа.
Подсоедините положительный вывод аккумуляторной батареи к контакту 3 разъема электромагнитной муфты, а отрицательный – к проводу соединения с массой. Включите/выключите электромагнитную муфту и измерьте зазор.
- Номинальный зазор:
- 0,35 - 0,60 мм (0,014 - 0,024 дюйма)
- Толщина шайбы электромагнитной муфты:
- 0,1 мм (0,004 дюйма)
0,3 мм (0,012 дюйма)
0,5 мм (0,020 дюйма)
- ПРИМЕЧАНИЕ:
- Для регулировки следует использовать не более 3 шайб электромагнитной муфты.
Извлеките компрессор системы кондиционирования из тисков.
