Звуковой сигнал проверка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Звуковой Сигнал. Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ВЫСОКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ

  2. ПРОВЕРЬТЕ НИЗКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ

Звуковой Сигнал -- Проверка



1. ПРОВЕРЬТЕ ВЫСОКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Звуковой Сигнал.Система Звукового Сигнала.Звуковой сигнал проверка

  1. Подайте напряжение аккумуляторной батареи и проверьте работу звукового сигнала, используя таблицу ниже.

    OK:
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт A4-1
    Отрицательный (-) вывод аккумуляторной батареи → масса кузова
    		Звуковой сигнал работает
    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Высокочастотный звуковой сигнал в сборе)
    Если результат не соответствует норме, замените высокочастотный звуковой сигнал.


2. ПРОВЕРЬТЕ НИЗКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Звуковой Сигнал.Система Звукового Сигнала.Звуковой сигнал проверка

  1. Подайте напряжение аккумуляторной батареи и проверьте работу звукового сигнала, используя таблицу ниже.

    OK:
    Условия измерений
    		Заданные условия

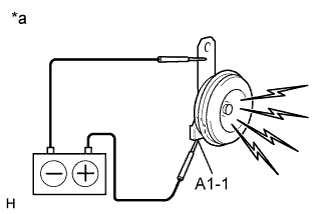

    Положительный (+) вывод аккумуляторной батареи → контакт A1-1
    Отрицательный (-) вывод аккумуляторной батареи → масса кузова
    		Звуковой сигнал функционирует
    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (низкочастотный звуковой сигнал в сборе)
    Если результат не соответствует требованиям, замените низкочастотный звуковой сигнал в сборе.
