Корпус клапанов в сборе снятие. Camry ASV50

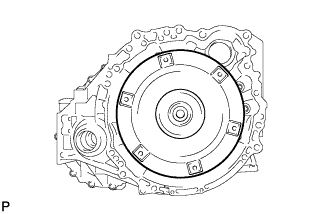

Снимите гидротрансформатор в сборе с автоматической трансмиссии в сборе.

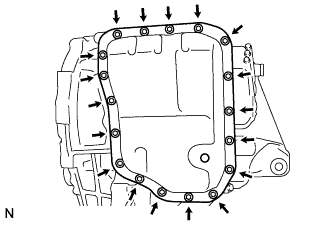

Выверните 18 болтов и снимите масляный поддон автоматической трансмиссии в сборе с автоматической трансмиссии в сборе.

ПРИМЕЧАНИЕ:

В масляном поддоне автоматической трансмиссии остается некоторое количество жидкости. Выверните все болты масляного поддона и осторожно снимите поддон картера автоматической трансмиссии в сборе.

Снимите прокладку с поддона картера автоматической трансмиссии в сборе.

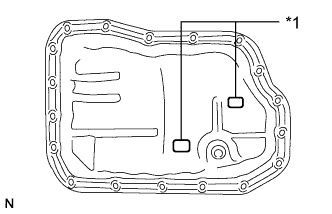

Снимите с масляного поддона автоматической трансмиссии в сборе 2 магнита.

Осмотрите частицы, содержащиеся в масляном поддоне автоматической трансмиссии.

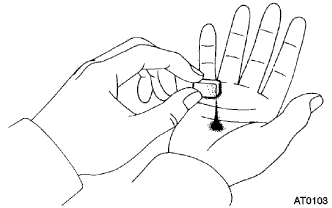

1. С помощью снятых магнитов соберите всю стальную стружку. Тщательно исследуйте стружку и частицы, находящиеся в масляном поддоне автоматической трансмиссии в сборе и на магнитах, чтобы определить, какому типу износа подвергается автоматическая трансмиссия в сборе.


   Результат:

   Сталь (магнитный материал):

   износ подшипников, шестерен и пластины


   Латунь (немагнитный материал):

   Износ втулки

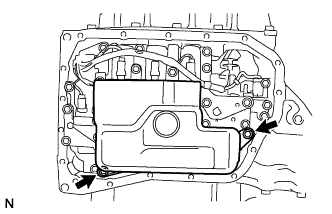

Выверните 2 болта и снимите сетчатый масляный фильтр в сборе корпуса клапанов с корпуса клапанов трансмиссии в сборе.

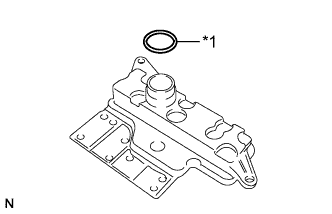

Снимите кольцевое уплотнение с сетчатого масляного фильтра корпуса клапанов в сборе.

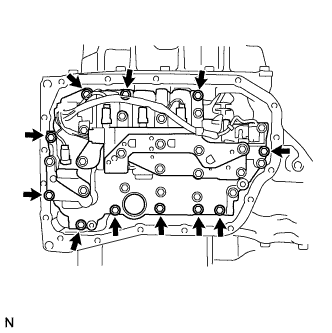

Выверните 11 болтов и снимите корпус клапанов трансмиссии в сборе с автоматической трансмиссии в сборе.

ПРИМЕЧАНИЕ:

При снятии корпуса клапанов трансмиссии в сборе будьте осторожны, не допускайте, чтобы датчик оборотов трансмиссии и картер трансмиссии в сборе мешали друг другу.

Снимите клапан с ручным управлением с корпуса клапанов трансмиссии в сборе.
