Датчик положения паркинга / нейтрали снятие. Camry ASV50

Поднимите сначала заднюю часть крышки двигателя, чтобы освободить крышку от 2 штифтов, а затем переднюю часть крышки, чтобы освободить крышку от штифта, и снимите крышку двигателя.

ПРИМЕЧАНИЕ:

Попытка одновременно освободить задние и передние фиксаторы может привести к повреждению крышки двигателя № 1.

Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.

Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.

Отсоедините электровакуумный клапан в сборе от шланга воздушного фильтра.

Отсоедините разъем датчика массового расхода воздуха и 2 зажима жгута проводов от крышки воздушного фильтра.

Отсоедините питающий шланг паров топлива от шланга воздушного фильтра.

Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

Ослабьте хомут шланга и отсоедините шланг воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

Освободите 2 зажима и снимите крышку воздушного фильтра в сборе.

Отсоедините зажим жгута проводов.

Выверните 2 болта и снимите корпус воздушного фильтра в сборе.

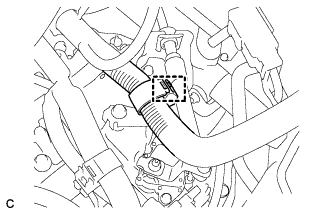

Отсоедините зажим жгута проводов.

Снимите фиксатор с кронштейна троса трансмиссии.

Отверните гайку и отсоедините трос механизма переключения передач от рычага приводного вала трансмиссии.

Отсоедините разъем от датчика положения паркинга/нейтрали в сборе.

Отверните гайку и снимите шайбу и рычаг приводного вала трансмиссии с вала рычага клапана с ручным управлением.

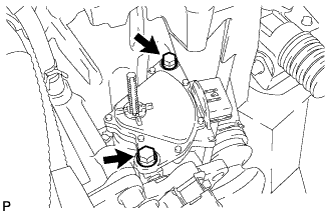

Выверните 2 болта и снимите датчик положения паркинга/нейтрали в сборе с вала рычага клапана с ручным управлением в сборе.

ПРИМЕЧАНИЕ:

Прежде чем снимать датчик положения паркинга/нейтрали в сборе, удалите всю грязь и ржавчину с монтажной части вала рычага клапана с ручным управлением в сборе. Следите за тем, чтобы датчик снимался строго вдоль вала, и будьте осторожны, чтобы не деформировать плоскую пружину, поддерживающую вал. Если плоская пружина деформирована, датчик положения паркинга/нейтрали не может быть установлен правильно.
