Автоматическая трансмиссия в блоке с главной передачей снятие. Camry ASV50

Отсоедините разъем контактного датчика давления масла и 2 зажима.

Отсоедините 2 зажима и разъем электровакуумного клапана.

Выверните болт и снимите подушку передней опоры двигателя.

Отверните гайку и снимите левую подушку опоры двигателя.

Отверните гайку и снимите правую подушку опоры двигателя.

Снимите переднюю раму в сборе.

Поверните запорный рычаг и отсоедините разъем от TCM.

Выверните 2 болта и снимите TCM с автоматической трансмиссии в сборе.

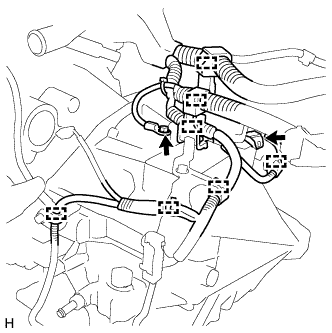

Выверните болт и отсоедините разъем и 7 зажимов от автоматической трансмиссии в сборе.

Отсоедините пробку сапуна.

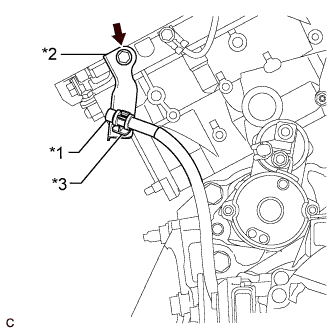

Выверните болт и снимите юбку сапуна трансмиссии с зажимом.

Снимите зажим с юбки сапуна трансмиссии.

Используя переходник для телескопического гидравлического домкрата, установите автоматическую трансмиссию в сборе на телескопический гидравлический домкрат.

ПРИМЕЧАНИЕ:

1. Закрепите автоматическую трансмиссию в сборе на телескопическом гидравлическом домкрате, используя подходящее средство, например, веревку или переходник.

2. Во избежание деформации поддона картера не помещайте какие-либо приспособления на поддон картера автоматической трансмиссии в сборе.

3. Зафиксируйте двигатель в сборе на время выполнения работы с помощью подходящего средства, например, веревки.


Выверните 11 болтов и снимите трансмиссию в блоке с главной передачей.

ПРИМЕЧАНИЕ:

Во избежание повреждения штифтов никогда не поддевайте трансмиссию в блоке с главной передачей при снятии с двигателя.

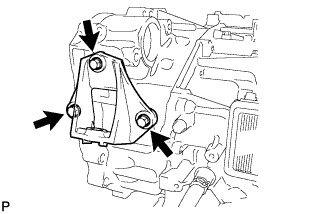

Выверните 3 болта и снимите передний кронштейн опоры двигателя.

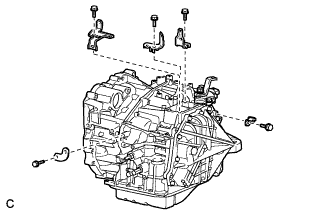

Выверните 5 болтов и снимите 5 кронштейнов зажимов.

Выверните 2 болта и снимите кронштейн троса механизма переключения передач № 1 с автоматической трансмиссии в сборе.

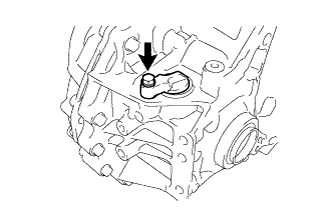

Выверните болт и снимите крышку привода спидометра (ATM) в сборе с автоматической трансмиссии в сборе.

Снимите кольцевое уплотнение с крышки привода спидометра (ATM) в сборе.

Снимите гидротрансформатор в сборе с автоматической трансмиссии в сборе.

Проверьте муфту свободного хода.

1. Пальцем нажмите на шлицы статора и проверьте вращение статора. Убедитесь, что статор плавно вращается по часовой стрелке и с трудом поворачивается при вращении против часовой стрелки.
   При необходимости очистите гидротрансформатор и снова проверьте муфту свободного хода.
   Если муфта свободного хода по-прежнему функционирует неправильно, замените гидротрансформатор.


   Обозначения на рисунке

   	С трудом
   	Плавно

Проверьте гидротрансформатор в сборе.
В случае выявления каких-либо из перечисленных ниже проблем замените гидротрансформатор в сборе.

1. Во время столл-теста, либо при перемещении рычага переключения передач в положение N гидротрансформатор в сборе издает металлический звук.

2. Муфта свободного хода свободно вращается или блокируется в обоих направлениях.

3. Количество порошка в трансмиссионной жидкости превышает показанное для справки на рисунке (см. образец).


УКАЗАНИЕ:

На рисунке показан образец количества порошка примерно для 0,025 л (0,026 кварты США, 0,022 английской кварты) ATF, взятой из гидротрансформатора.

Замените трансмиссионную жидкость в гидротрансформаторе.

УКАЗАНИЕ:

Если ATF изменила цвет или имеет неприятный запах, взболтайте ее в гидротрансформаторе и замените.

Очистите и проверьте масляный радиатор и маслопровод.

УКАЗАНИЕ:

1. По окончании проверки гидротрансформатора или в случае замены трансмиссионной жидкости необходимо очистить масляный радиатор и маслопровод.

2. Подавайте сжатый воздух под давлением 196 кПа (2,0 кгс/см², 28 фунтов на кв.дюйм) через впускной патрубок.

3. Если в трансмиссионной жидкости содержится большое количество порошка, добавьте новую жидкость, используя поршневой насос, и очистите масляный радиатор и маслопровод еще раз.

4. Если трансмиссионная жидкость является мутной, проверьте масляный радиатор.


Не допускайте деформации гидротрансформатора и повреждения шестерни масляного насоса.

ПРИМЕЧАНИЕ:

Убедитесь, что все болты имеют одинаковую длину и используются только указанные болты.

УКАЗАНИЕ:

В случае повреждения конца болта гидротрансформатора или днища болтового отверстия замените болт и гидротрансформатор.
