Компрессор (для моделей с 2gr-fe) разборка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ КРОНШТЕЙН РАДИАТОРА

  2. СНИМИТЕ ЭЛЕКТРОМАГНИТНУЮ МУФТУ В СБОРЕ

Компрессор (Для Моделей С 2Gr-Fe) -- Разборка



1. СНИМИТЕ КРОНШТЕЙН РАДИАТОРА


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем.

  1. Расцепите зажим.

  1. Выверните винт и снимите кронштейн радиатора.



2. СНИМИТЕ ЭЛЕКТРОМАГНИТНУЮ МУФТУ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Компрессор (для моделей с 2gr-fe) разборка

  1. Зажмите компрессор системы кондиционирования в тисках между алюминиевыми пластинами.

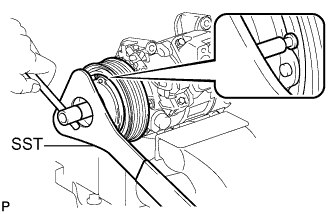

  1. С помощью SST зафиксируйте ступицу электромагнитной муфты.

    SST
    07112-76060

  1. Выверните болт и снимите ступицу электромагнитной муфты и шайбу(ы) электромагнитной муфты.

    УКАЗАНИЕ:
    Количество шайб электромагнитной муфты, которые используются для регулировки зазора муфты, нельзя определить заранее.


    Camry ASV50 GSV50 ACV51

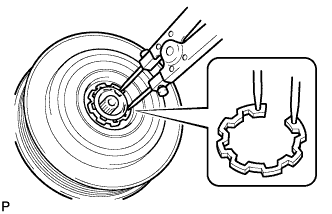

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо и ротор электромагнитной муфты.

    ПРИМЕЧАНИЕ:
    При снятии пружинного стопорного кольца будьте осторожны, чтобы не повредить крышку уплотнения подшипника.

  1. Расцепите зажим.



    Camry ASV50 GSV50 ACV51

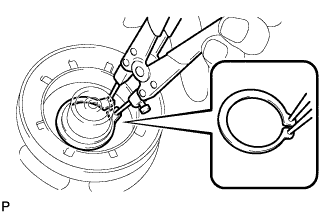

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо и статор электромагнитной муфты.
