Система управления электрическими стеклоподъемниками проверка работы системы. Camry ASV50

При нажатии выключателя блокировки механизмов стеклоподъемников главного переключателя сети мультиплексной связи. Убедитесь, что выключены индикаторы работы всех переключателей стеклоподъемников, кроме тех, которые установлены на главном переключателе сети мультиплексной связи, а также что стеклоподъемники двери переднего пассажира и задних дверей отключены.

OK:

Стеклоподъемники двери переднего пассажира и задних дверей заблокированы.

При повторном нажатии выключателя блокировки механизмов стеклоподъемников. Убедитесь, что светятся индикаторы работы всех переключателей электрических стеклоподъемников, а также что стеклоподъемники двери переднего пассажира и задних дверей работают нормально.

OK:

Стеклоподъемники двери переднего пассажира и задних дверей работают нормально.

Убедитесь, что стеклоподъемник окна двери водителя работает следующим образом:

Убедитесь, что электрические стеклоподъемники двери переднего пассажира и задних дверей работают следующим образом:

Убедитесь, что стеклоподъемник окна двери водителя работает следующим образом:

Убедитесь, что электрические стеклоподъемники двери переднего пассажира и задних дверей работают следующим образом:

Убедитесь, что электрические стеклоподъемники двери переднего пассажира и задних дверей работают следующим образом:

Убедитесь, что электрические стеклоподъемники двери переднего пассажира и задних дверей работают следующим образом:

Убедитесь в том, что после выключения зажигания остается возможность управлять всеми электрическими стеклоподъемниками с помощью главного переключателя сети мультиплексной связи и переключателей электрических стеклоподъемников (для двери переднего пассажира, а также левой и правой задних дверей).

УКАЗАНИЕ:

Когда выключатель блокировки стеклоподъемников включен, управление электрическими стеклоподъемниками, кроме стеклоподъемника двери водителя, невозможно. Поэтому выключите выключатель блокировки стеклоподъемников перед проверкой работы стеклоподъемников.

Убедитесь, что функция управления при выключении зажигания не работает после открывания двери со стороны водителя или переднего пассажира.

УКАЗАНИЕ:

Если при действующей функции управления при выключении зажигания во время автоматического управления стеклоподъемником открывается дверь водителя или переднего пассажира, стеклоподъемник продолжает работать.

Убедитесь в том, что по истечении примерно 43 секунд с момента выключения зажигания управление всеми электрическими стеклоподъемниками блокируется.

Убедитесь, что все электрические стеклоподъемники работают следующим образом:

Убедитесь, что все электрические стеклоподъемники работают следующим образом при управлении с передатчика:

Проверьте основные функции.

ПРЕДОСТЕРЕЖЕНИЕ:

Не помещайте пальцы между рамой двери и дверным стеклом для проверки функции травмобезопасности. Кроме того, остерегайтесь защемления конечностей и других частей тела во время проверки.

УКАЗАНИЕ:

Функция травмобезопасности действует при автоматическом и ручном подъеме стекла во время работы двигателя или при включенном зажигании (ON (ВКЛ)), а также в течение 43 с после выключения зажигания.

1. Полностью откройте окно.

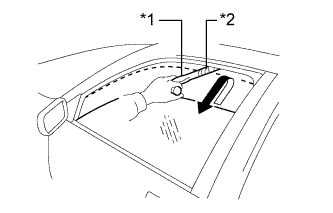

2. Расположите обмотанный куском ткани деревянный брусок рядом с верхним краем окна.


   Обозначения на рисунке

   *1	Проверочная линейка
   *2	Ткань

3. Приведите в действие функцию автоматического или ручного подъема и убедитесь, что когда брусок зажимается между стеклом и дверной рамой, стекло начинает опускаться, останавливаясь, когда размер проема оказывается равным примерно 200 мм (7,87 дюйма), либо приблизительно через 5 с.


   УКАЗАНИЕ:

   Если брусок зажимается при высоте проема не менее 75 мм (2,95 дюйма), стекло опускается примерно на 125 мм (4,93 дюйма), либо пока не пройдет приблизительно 2,5 с.

4. В процессе опускания электрического стеклоподъемника убедитесь, что стекло не поднимается даже с помощью переключателя электрических стеклоподъемников.


Проверьте, работу светодиодов (главного переключателя сети мультиплексной связи в сборе).

1. Убедитесь, что светодиоды на главном переключателе сети мультиплексной связи загораются при включении зажигания.


Проверьте, горит ли светодиод (на переключателе электрического стеклоподъемника двери переднего пассажира).

1. Убедитесь, что светодиод на переключателе электрического стеклоподъемника двери переднего пассажира загорается при включении зажигания.


   УКАЗАНИЕ:

   Если выключатель блокировки стеклоподъемников включен, светодиод на переключателе электрического стеклоподъемника двери со стороны переднего пассажира не горит. Поэтому выключите выключатель блокировки стеклоподъемников перед проверкой работы светодиода.

Проверьте, горит ли светодиод (на переключателе электрического стеклоподъемника левой и правой задней двери).

1. Убедитесь, что при включении зажигания (IG) светодиоды на каждом переключателе электрического стеклоподъемника (левой и правой задних дверей) загораются.


   УКАЗАНИЕ:

   Если выключатель блокировки стеклоподъемников включен, светодиод на переключателе электрического стеклоподъемника (левой и правой задних дверей) не горит. Поэтому выключите выключатель блокировки стеклоподъемников перед проверкой работы светодиода.
