DTC P0778 Электрическая часть электромагнитного клапана регулировки давления "B" (электромагнитного клапана переключения передач SL2)


ОПИСАНИЕ

Переключение с 1-й передачи на повышающую выполняется в сочетании с переключением состояний электромагнитных клапанов переключения передач SL1 и SL2, работой которых управляет ECM. При возникновении обрыва или короткого замыкания в цепи какого-либо из клапанов переключения передач ECM продолжает управлять работой остальных исправных электромагнитных клапанов переключения передач, обеспечивая плавную работу автомобиля (функция работы в аварийном режиме).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0778
ECM выявил наличие обрыва или короткого замыкания в электромагнитном клапане переключения передач SL2 (логика диагностирования за 1 поездку).
Гибридная ИС электромагнитного клапана сообщает о сбое.
  1. Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL2
  2. Электромагнитный клапан переключения передач SL2
  3. ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM передает команды на переключение передач, включая/выключая электромагнитные клапаны переключения. Когда в цепи какого-либо электромагнитного клапана переключения передач появляется обрыв или короткое замыкание, ECM регистрирует неисправность, включает контрольную лампу неисправности и сохраняет в памяти DTC. При этом ECM переходит в аварийный режим работы и продолжает управлять оставшимися исправными электромагнитными клапанами (в случае обрыва или короткого замыкания ECM прекращает подачу тока в цепь)
стр. Нажмите здесь.

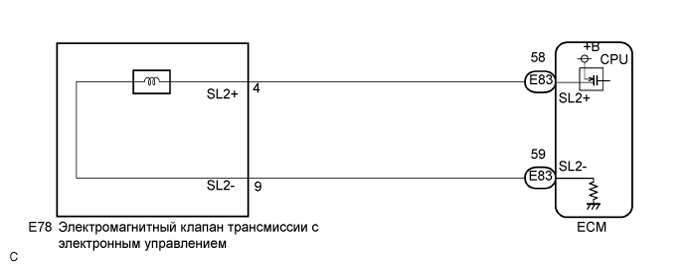

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0778 электрическая часть электромагнитного клапана регулировки давления b (электромагнитного клапана переключения передач sl2)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (SL2)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0778 электрическая часть электромагнитного клапана регулировки давления b (электромагнитного клапана переключения передач sl2)

  1. Отсоедините разъем жгута электропроводки трансмиссии от трансмиссии.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    4 (SL2+) - 9 (SL2-)
    		20°C (68°F)
    		5,0-5,6 Ом

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    OK:
    Номинальное сопротивление (проверьте на короткое замыкание):
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    4 (SL2+) - масса
    		Всегда
    		10 кОм или более
    9 (SL2-) - масса
    		Всегда
    		↑

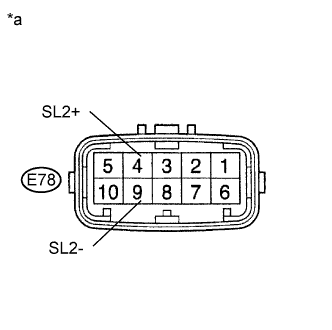

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (жгут электропроводки трансмиссии)


NG
Перейдите к шагу 3
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – ECM)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0778 электрическая часть электромагнитного клапана регулировки давления b (электромагнитного клапана переключения передач sl2)

  1. Подсоедините разъем жгута электропроводки трансмиссии к трансмиссии.

  1. Отсоедините разъем от ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E83-58 (SL2+) - E83-59 (SL2-)
    		20°C (68°F)
    		5,0-5,6 Ом

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    OK:
    Номинальное сопротивление (проверьте на короткое замыкание):
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E83-58 (SL2+) - масса
    		Всегда
    		10 кОм или более
    E83-59 (SL2-) - масса
    		Всегда

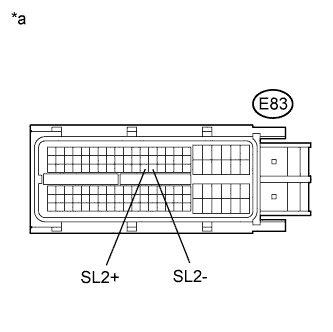

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

3.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0778 электрическая часть электромагнитного клапана регулировки давления b (электромагнитного клапана переключения передач sl2)

  1. Снимите электромагнитный клапан переключения передач SL2.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		5,0-5,6 Ом

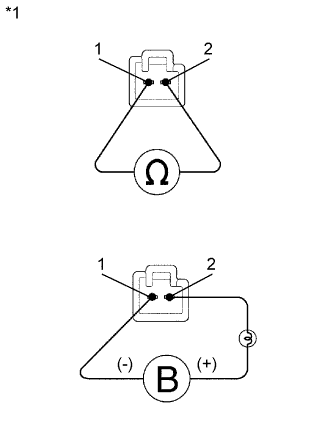

  1. Подсоедините положительный (+) вывод с лампой 21 Вт к контакту 2, а отрицательный (-) вывод - к контакту 1 разъема электромагнитного клапана, а затем проверьте ход клапана.

    OK:
    Слышен звук срабатывания электромагнитного клапана.
    Обозначения на рисунке
    *1
    		Электромагнитный клапан переключения передач SL2


NG
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 (Нажмите здесь)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (Нажмите здесь)
