DTC P0982 Низкий уровень сигнала в цепи управления электромагнитного клапана переключения передач "D" (электромагнитного клапана переключения передач S4)

DTC P0983 Высокий уровень сигнала в цепи управления электромагнитного клапана переключения передач "D" (электромагнитного клапана переключения передач S4)


ОПИСАНИЕ

Переключение с 1-й передачи на повышающую выполняется в сочетании с переключением состояний электромагнитных клапанов переключения передач SL1 и SL2, работой которых управляет ECM. При возникновении обрыва или короткого замыкания в цепи какого-либо из клапанов переключения передач ECM продолжает управлять работой остальных исправных электромагнитных клапанов переключения передач, обеспечивая плавную работу автомобиля (функция работы в аварийном режиме).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0982
Во время работы электромагнитного клапана S4 ECM 2 раза регистрирует короткое замыкание в цепи клапана S4 (логика диагностирования за 1 поездку)
  1. Короткое замыкание в цепи электромагнитного клапана переключения передач S4
  2. Электромагнитный клапан переключения передач S4
  3. ECM
P0983
При выключенном электромагнитном клапане S4 ECM 2 раза регистрирует обрыв в цепи клапана S4 (логика диагностирования за 1 поездку)
  1. Обрыв в цепи электромагнитного клапана переключения передач S4
  2. Электромагнитный клапан переключения передач S4
  3. ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM передает команды на переключение передач, включая/выключая электромагнитные клапаны переключения. Когда в цепи какого-либо электромагнитного клапана переключения передач появляется обрыв или короткое замыкание, ECM регистрирует неисправность, включает контрольную лампу неисправности и сохраняет в памяти DTC. При этом ECM переходит в аварийный режим работы и продолжает управлять оставшимися исправными электромагнитными клапанами (в случае обрыва или короткого замыкания ECM прекращает подачу тока в цепь) стр. Нажмите здесь.

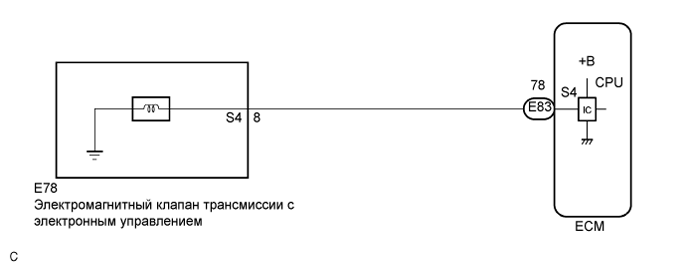

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0982 низкий уровень сигнала в цепи управления электромагнитного клапана переключения передач d (электромагнитного клапана переключения передач s4)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (S4)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0982 низкий уровень сигнала в цепи управления электромагнитного клапана переключения передач d (электромагнитного клапана переключения передач s4)

  1. Отсоедините разъем жгута электропроводки трансмиссии от трансмиссии.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    8 (S4) - масса
    		20°C (68°F)
    		11-15 Ом

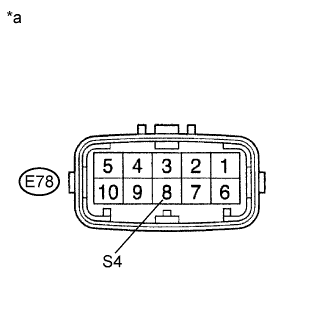

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (жгут электропроводки трансмиссии)


NG
Перейдите к шагу 3
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – ECM)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0982 низкий уровень сигнала в цепи управления электромагнитного клапана переключения передач d (электромагнитного клапана переключения передач s4)

  1. Подсоедините разъем жгута электропроводки трансмиссии к трансмиссии.

  1. Отсоедините разъем от ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E83-78 (S4) - масса
    		20°C (68°F)
    		11-15 Ом
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

3.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S4


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p0982 низкий уровень сигнала в цепи управления электромагнитного клапана переключения передач d (электромагнитного клапана переключения передач s4)

  1. Снимите электромагнитный клапан переключения передач S4.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    Разъем электромагнитного клапана (S4) - корпус электромагнитного клапана (S4)
    		20°C (68°F)
    		11-15 Ом

  1. Подсоедините положительный (+) вывод к контакту разъема электромагнитного клапана, а отрицательный (-) вывод – к корпусу электромагнитного клапана.

    OK:
    Слышен звук срабатывания электромагнитного клапана.

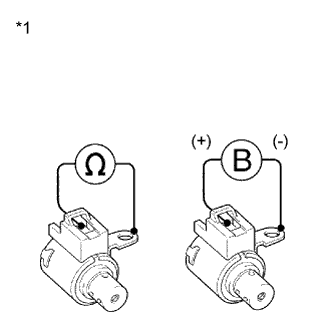

    Обозначения на рисунке
    *1
    		Электромагнитный клапан переключения передач S4


NG
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S4 (Нажмите здесь)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (Нажмите здесь)
