DTC P2716 Электрическая часть электромагнитного клапана регулировки давления "D" (электромагнитного клапана переключения передач SLT)


ОПИСАНИЕ

В соответствии с сигналами датчика положения дроссельной заслонки и датчика скорости автомобиля электромагнитный клапан с линейной характеристикой (SLT) регулирует магистральное давление трансмиссии, обеспечивая плавную работу трансмиссии. Для регулировки магистрального давления, создаваемого первичным клапаном-регулятором, ECM изменяет скважность (*) сигнала электромагнитного клапана SLT. Благодаря поддержанию требуемого магистрального давления достигается плавное переключение передач при изменении мощности двигателя.

№ DTC
Условие обнаружения DTC
Неисправный участок
P2716
Во время езды в цепи электромагнитного клапана переключения передач SLT в течение не менее 1 с регистрируется обрыв или короткое замыкание (логика диагностирования за 1 поездку).
  1. Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SLТ
  2. Электромагнитный клапан переключения передач SLT
  3. ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Когда в цепи электромагнитного клапана с линейной характеристикой (SLT) регистрируется обрыв или короткое замыкание, ECM интерпретирует это как неисправность. ЕСМ включает контрольную лампу MIL и сохраняет код DTC.

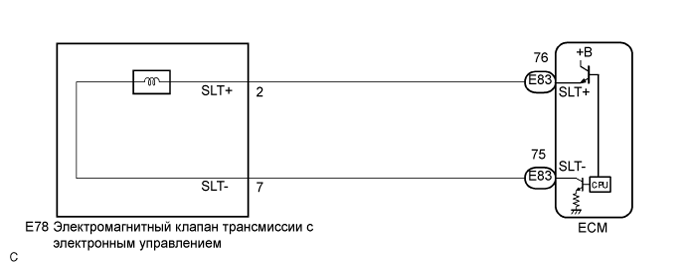

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (SLT)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)

  1. Отсоедините разъем жгута электропроводки трансмиссии от трансмиссии.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    2 (SLT+) - 7 (SLT-)
    		20°C (68°F)
    		5,0-5,6 Ом

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на короткое замыкание):
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    2 (SLT+) - масса
    		Всегда
    		10 кОм или более
    7 (SLT-) - масса
    		Всегда
    		↑

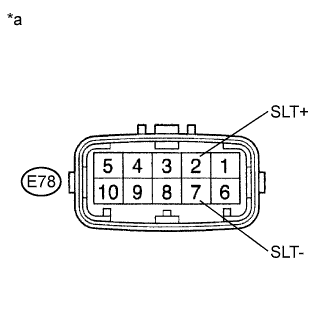

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (жгут электропроводки трансмиссии)


NG
Перейдите к шагу 3
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – ECM)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)

  1. Подсоедините разъем жгута электропроводки трансмиссии к трансмиссии.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E83-76 (SLT+) - E83-75 (SLT-)
    		20°C (68°F)
    		5,0-5,6 Ом

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на короткое замыкание):
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E83-76 (SLT+) - масса
    		Всегда
    		10 кОм или более
    E83-75 (SLT-) - масса
    		Всегда

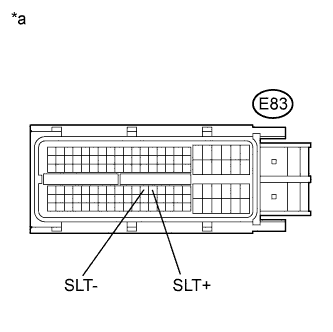

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ECM)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

3.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии. dtc p2716 электрическая часть электромагнитного клапана регулировки давления d (электромагнитного клапана переключения передач slt)

  1. Снимите электромагнитный клапан переключения передач (SLT).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		5,0-5,6 Ом

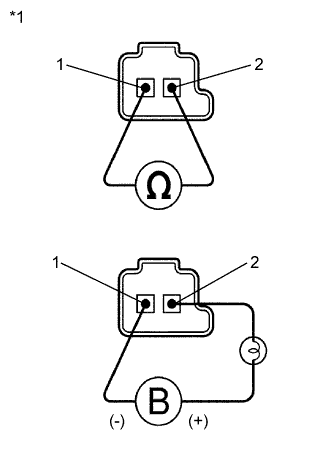

  1. Подсоедините положительный (+) вывод с лампой 21 Вт к контакту 2, а отрицательный (-) вывод - к контакту 1 разъема электромагнитного клапана, а затем проверьте ход клапана.

    OK:
    Слышен звук срабатывания электромагнитного клапана.
    Обозначения на рисунке
    *1
    		Электромагнитный клапан переключения передач SLT


NG
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT (Нажмите здесь)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (Нажмите здесь)
