Переключатель наружного зеркала проверка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Зеркала (Наружные). Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ

Переключатель Наружного Зеркала -- Проверка



1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ


  1. Проверьте переключатель выбора зеркала и переключатель регулировки положения поверхности зеркала.



      Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Переключатель наружного зеркала проверка

    1. Установите переключатель выбора зеркала в положение L.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

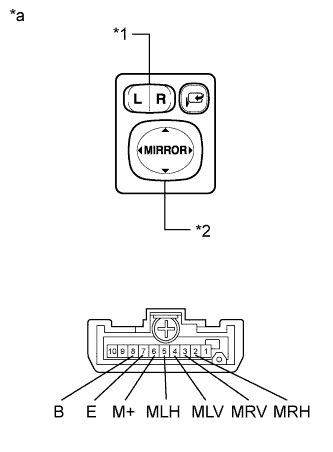

      Обозначения на рисунке
      *1
      		Переключатель выбора зеркала
      *2
      		Переключатель регулировки положения поверхности зеркала
      *a
      		Устройство с неподсоединенным жгутом проводов
      (переключатель наружного зеркала в сборе)
      Номинальное сопротивление (для левой стороны):
      Подключение диагностического прибора
      		Положение переключателя
      		Заданные условия
      4 (MLV) - 8 (B)
      6 (M+) - 7 (E)
      		UP
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      4 (MLV) - 7 (E)
      6 (M+) - 8 (B)
      		DOWN
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      5 (MLH) - 8 (B)
      6 (M+) - 7 (E)
      		LEFT
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      5 (MLH) - 7 (E)
      6 (M+) - 8 (B)
      		RIGHT
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более

    3. Установите переключатель выбора зеркала в положение R.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (для правой стороны):
      Подключение диагностического прибора
      		Положение переключателя
      		Заданные условия
      3 (MRV) - 8 (B)
      6 (M+) - 7 (E)
      		UP
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      3 (MRV) - 7 (E)
      6 (M+) - 8 (B)
      		DOWN
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      2 (MRH) - 8 (B)
      6 (M+) - 7 (E)
      		LEFT
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      2 (MRH) - 7 (E)
      6 (M+) - 8 (B)
      		RIGHT
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      Если результат не соответствует заданному, замените переключатель наружного зеркала в сборе.


  1. Проверьте переключатель отвода зеркал.



      Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Переключатель наружного зеркала проверка

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

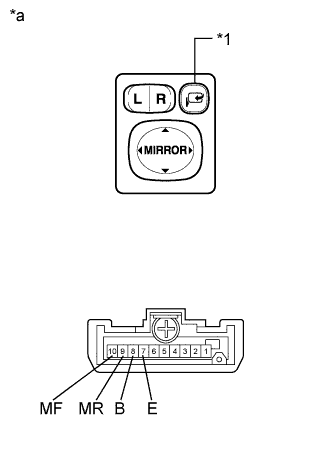

      Обозначения на рисунке
      *1
      		Переключатель отвода зеркал
      *a
      		Устройство с неподсоединенным жгутом проводов
      (переключатель наружного зеркала в сборе)
      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      10 (MF) - 7 (E)
      		Положение отвода переключателя отвода зеркал
      		Менее 1 Ом
      9 (MR) - 8 (B)
      		Менее 1 Ом
      10 (MF) - 8 (B)
      		Положение возврата переключателя отвода зеркал
      		Менее 1 Ом
      9 (MR) - 7 (E)
      		Менее 1 Ом
      Если результат не соответствует заданному, замените переключатель наружного зеркала в сборе.
