Наружное зеркало заднего вида проверка. Camry ASV50

Проверьте работу поверхности зеркала.

1. Отсоедините разъем правого наружного зеркала заднего вида в сборе.


2. Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 6 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (M+)	Поворачивается вверх
   Положительный (+) вывод аккумуляторной батареи → контакт 5 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 6 (MV)	Поворачивается вниз
   Положительный (+) вывод аккумуляторной батареи → контакт 4 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (M+)	Поворачивается влево
   Положительный (+) вывод аккумуляторной батареи → контакт 5 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (MH)	Поворачивается вправо

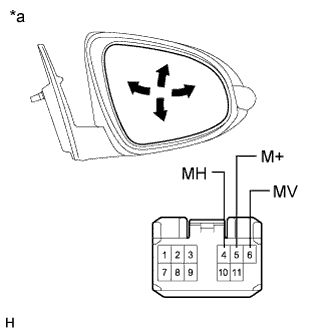

   Обозначения на рисунке

   *a	Устройство с отсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

   Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.


Проверьте работу зеркала с отводом.

ПРИМЕЧАНИЕ:

1. Отсоединяйте и снова подсоединяйте аккумуляторную батарею между проверками положения зеркала.

2. Нельзя изменять положение зеркала вручную, когда аккумуляторная батарея подсоединена. Перед изменением положения зеркала вручную отсоедините аккумуляторную батарею.


1. Отсоедините разъем правого наружного зеркала заднего вида в сборе.


2. Для каждого положения: Отсоедините аккумуляторную батарею, установите положение зеркала вручную, подсоедините аккумуляторную батарею и проверьте перемещение отводного зеркала.


   OK:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Переднее положение (A)	Перемещается из положения (A) в убранное положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Переднее положение (A)	Не перемещается
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Положение между передним положением (A) и положением для вождения (C)	Перемещается из положения (B) в переднее положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между передним положением (A) и положением для вождения (C)	Перемещается из положения (B) в убранное положение (A)
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Положение для вождения (C)	Перемещается из положения (C) в убранное положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение для вождения (C)	Не перемещается
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Положение между положением для вождения (C) и убранным положением (E)	Перемещается из положения (D) в убранное положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между положением для вождения (C) и убранным положением (E)	Перемещается из положения (D) в положение для вождения (C)
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Убранное положение (E)	Не перемещается
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Убранное положение (E)	Перемещается из положения (E) в положение для вождения (C)

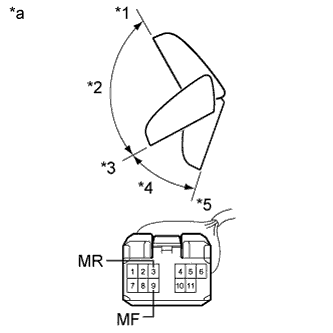

   Обозначения на рисунке

   *1	(A) Переднее положение
   *2	(B)
   *3	(С) Положение для вождения
   *4	(D)
   *5	(E) Убранное положение
   *a	Устройство с отсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

   Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.


Проверьте работу обогревателя зеркала.

1. Отсоедините разъем правого наружного зеркала заднего вида в сборе.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   2 (HR+) - 8 (HR-)	25°C (75°F)	7,6-11,4 Ом

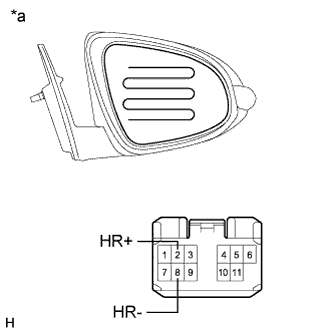

   Обозначения на рисунке

   *a	Устройство с отсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

   Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.


3. Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2, а провод отрицательного (-) вывода – к контакту 8, и проверьте, нагревается ли поверхность зеркала.


   УКАЗАНИЕ:

   Для нагрева зеркала потребуется некоторое (незначительное) время.

   OK:

   Зеркало нагревается.


   Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.


Проверьте работу поверхности зеркала.

1. Отсоедините разъем левого наружного зеркала заднего вида в сборе.


2. Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 6 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (M+)	Поворачивается вверх
   Положительный (+) вывод аккумуляторной батареи → контакт 5 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 6 (MV)	Поворачивается вниз
   Положительный (+) вывод аккумуляторной батареи → контакт 4 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (M+)	Поворачивается влево
   Положительный (+) вывод аккумуляторной батареи → контакт 5 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (MH)	Поворачивается вправо

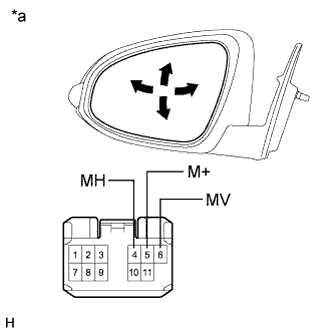

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

   Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.


Проверьте работу зеркала с отводом.

ПРИМЕЧАНИЕ:

1. Отсоединяйте и снова подсоединяйте аккумуляторную батарею между проверками положения зеркала.

2. Нельзя изменять положение зеркала вручную, когда аккумуляторная батарея подсоединена. Перед изменением положения зеркала вручную отсоедините аккумуляторную батарею.


1. Отсоедините разъем левого наружного зеркала заднего вида в сборе.


2. Для каждого положения: Отсоедините аккумуляторную батарею, установите положение зеркала вручную, подсоедините аккумуляторную батарею и проверьте перемещение отводного зеркала.


   OK:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Переднее положение (A)	Перемещается из положения (A) в убранное положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Переднее положение (A)	Не перемещается
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Положение между передним положением (A) и положением для вождения (C)	Перемещается из положения (B) в убранное положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между передним положением (A) и положением для вождения (C)	Перемещается из положения (B) в переднее положение (A)
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Положение для вождения (C)	Перемещается из положения (C) в убранное положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение для вождения (C)	Не перемещается
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Положение между положением для вождения (C) и убранным положением (E)	Перемещается из положения (D) в убранное положение (E)
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между положением для вождения (C) и убранным положением (E)	Перемещается из положения (D) в положение для вождения (C)
   Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MF)	Убранное положение (E)	Не перемещается
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Убранное положение (E)	Перемещается из положения (E) в положение для вождения (C)

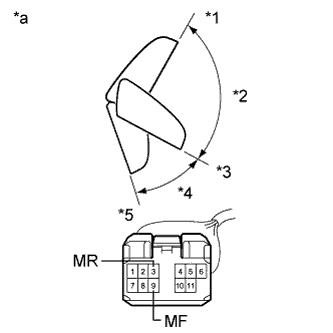

   Обозначения на рисунке

   *1	(A) Переднее положение
   *2	(B)
   *3	(С) Положение для вождения
   *4	(D)
   *5	(E) Убранное положение
   *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

   Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.


Проверьте работу обогревателя зеркала.

1. Отсоедините разъем левого наружного зеркала заднего вида в сборе.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   2 (HL+) - 8 (HL-)	25°C (75°F)	7,6-11,4 Ом

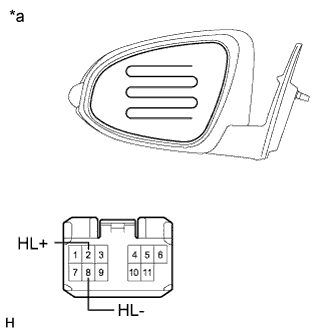

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

   Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.


3. Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2, а провод отрицательного (-) вывода – к контакту 8, и проверьте, нагревается ли поверхность зеркала.


   УКАЗАНИЕ:

   Для нагрева зеркала потребуется некоторое (незначительное) время.

   OK:

   Зеркало нагревается.


   Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.
