Система предупреждения о непристегнутом ремне безопасности контрольная лампа предупреждения о непристегнутом ремне безопасности водителя не работает. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (СО СТОРОНЫ ВОДИТЕЛЯ)

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ - МАССА)

ОПИСАНИЕ

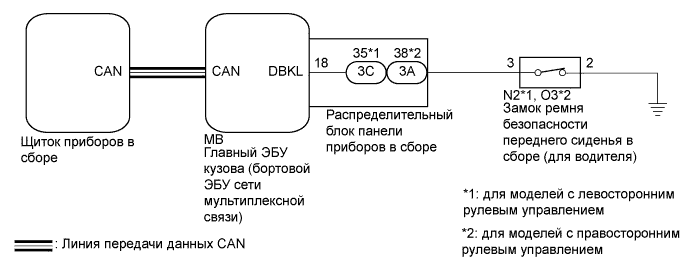

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Система предупреждения о непристегнутом ремне безопасности использует систему передачи данных CAN. Прежде всего убедитесь в отсутствии неисправностей системы передачи данных, проверив функцию обмена данными по системе передачи данных CAN. См. раздел "Процедура поиска неисправностей" (стр. Нажмите здесь).

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   D Seat Buckle SW	Пряжка ремня безопасности сиденья водителя / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Ремень безопасности водителя отстегнут OFF (ВЫКЛ): Ремень безопасности водителя пристегнут	-

   OK:

   На дисплее портативного диагностического прибора в зависимости от состояния ремня безопасности водителя отображается "ON (ВКЛ)" или "OFF (ВЫКЛ)".


1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Combination Meter / Active Test.


5. В соответствии с указаниями на дисплее портативного диагностического прибора выполните диагностику в режиме Active Test.



   Combination Meter (щиток приборов)

   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Driver Side Seat Belt	Контрольная лампа ремня безопасности	OFF (ВЫКЛ) / ON (ВКЛ)	-

   OK:

   Контрольная лампа ремня безопасности на щитке приборов в сборе работает нормально.


1. Снимите замок ремня безопасности переднего сиденья в сборе (со стороны водителя) (cм. стр. Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   2 - 3	Ремень безопасности водителя отстегнут	Менее 1 Ом
   2 - 3	Ремень безопасности водителя пристегнут	10 кОм или более

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (замок ремня безопасности переднего сиденья в сборе (для водителя))

1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) (Нажмите здесь).

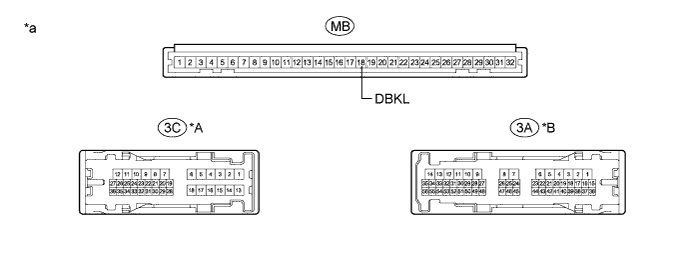

   Обозначения на рисунке

   *A	Для моделей с левосторонним рулевым управлением	*B	Для моделей с правосторонним рулевым управлением
   *a	Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)	-	-

2. Отсоедините разъем 3C распределительного блока панели приборов. (для моделей с левосторонним рулевым управлением)


3. Отсоедините разъем 3A распределительного блока панели приборов. (для моделей с правосторонним рулевым управлением)


4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление:

   Для моделей с левосторонним рулевым управлением

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   MB-18 (DBKL) - 3C-35	Всегда	Менее 1 Ом

   Для моделей с правосторонним рулевым управлением

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   MB-18 (DBKL) - 3A-38	Всегда	Менее 1 Ом

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление:

   Для моделей с левосторонним рулевым управлением

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-35 - N2-3	Всегда	Менее 1 Ом
   N2-3 - масса	Всегда	10 кОм или более
   N2-2 - масса	Всегда	Менее 1 Ом

   Для моделей с правосторонним рулевым управлением

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3A-38 - O3-3	Всегда	Менее 1 Ом
   O3-3 - масса	Всегда	10 кОм или более
   O3-2 - масса	Всегда	Менее 1 Ом
