Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Ремни Безопасности. Camry ASV50 GSV50 ACV51
Система Предупреждения О Непристегнутом Ремне Безопасности -- Контакты Эбу |
| ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ |

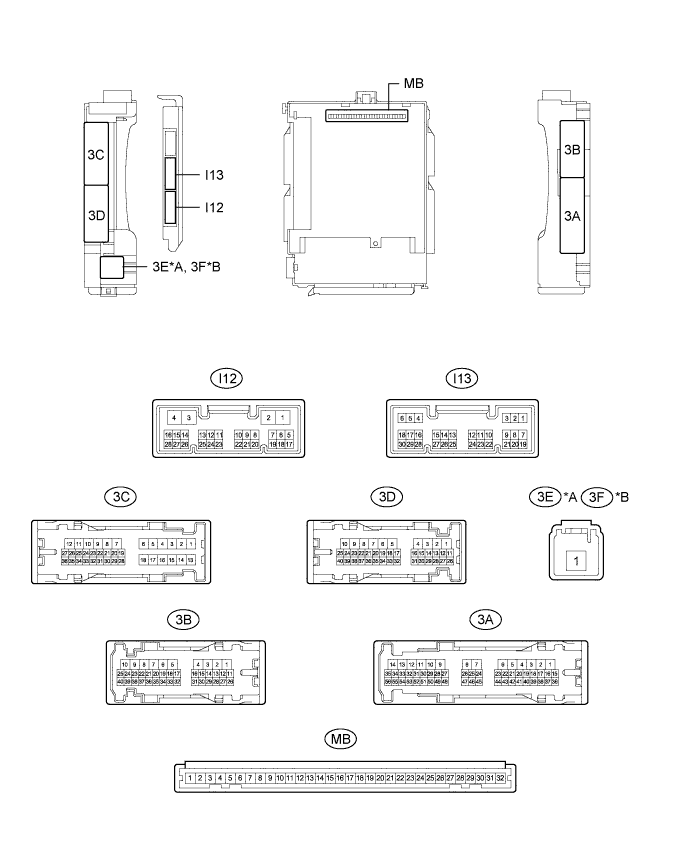

Отсоедините разъемы главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения со стороны жгута проводов при отсоединенном разъеме.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия MB-30 (BECU) - масса - Питание аккумуляторной батареи Всегда 11 – 14 В MB-31 (ALTB) - масса - Питание аккумуляторной батареи Всегда 11 – 14 В MB-32 (IG) - масса - Питание зажигания (сигнал IG) Замок зажигания: ON (ВКЛ) → OFF (ВЫКЛ) 11-14 В → менее 1 В MB-29 (ACC) - масса - Питание зажигания (сигнал ACC) Замок зажигания: ACC → OFF (ВЫКЛ) 11–14 В → менее 1 В MB-11 (GND1) - масса - Масса Всегда Менее 1 Ом I12-3 (GND2) - масса W-B - масса Масса Всегда Менее 1 Ом MB-18 (DBKL) - масса - Сигнал выключателя пряжки ремня безопасности сиденья водителя Ремень безопасности водителя пристегнут 10 кОм или более MB-18 (DBKL) - масса - Сигнал выключателя пряжки ремня безопасности сиденья водителя Ремень безопасности водителя отстегнут Менее 1 Ом
| ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |

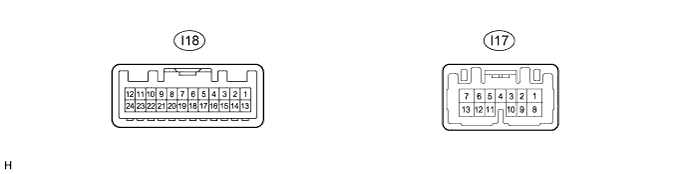

Отсоедините разъем I18 щитка приборов в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- УКАЗАНИЕ:
- Проводите изменения со стороны жгута проводов при отсоединенном разъеме.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия I18-7 (ES) - масса BR - масса Масса Всегда Менее 1 Ом Подсоедините разъем I18 щитка приборов.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Если результат проверки не отвечает требованиям, возможно, неисправен щиток приборов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия I18-1 (B) - масса W - масса Питание аккумуляторной батареи Всегда 11 – 14 В I18-13 (IG+) - масса L - масса Питание зажигания
(Сигнал IG)Зажигание выключено менее 1 В I18-13 (IG+) - масса L - масса Питание зажигания
(Сигнал IG)Зажигание включено 11-14 В
